Podsumowanie projektu

Beton architektoniczny może być gładki, surowy i minimalistyczny. Może też stać się jednym z najbardziej charakterystycznych elementów całego budynku. Technologia Graphic Concrete daje architektom i producentom prefabrykatów narzędzie, dzięki któremu powierzchnia betonu przestaje być jedynie rezultatem procesu produkcyjnego, a staje się świadomie projektowanym elementem architektury.

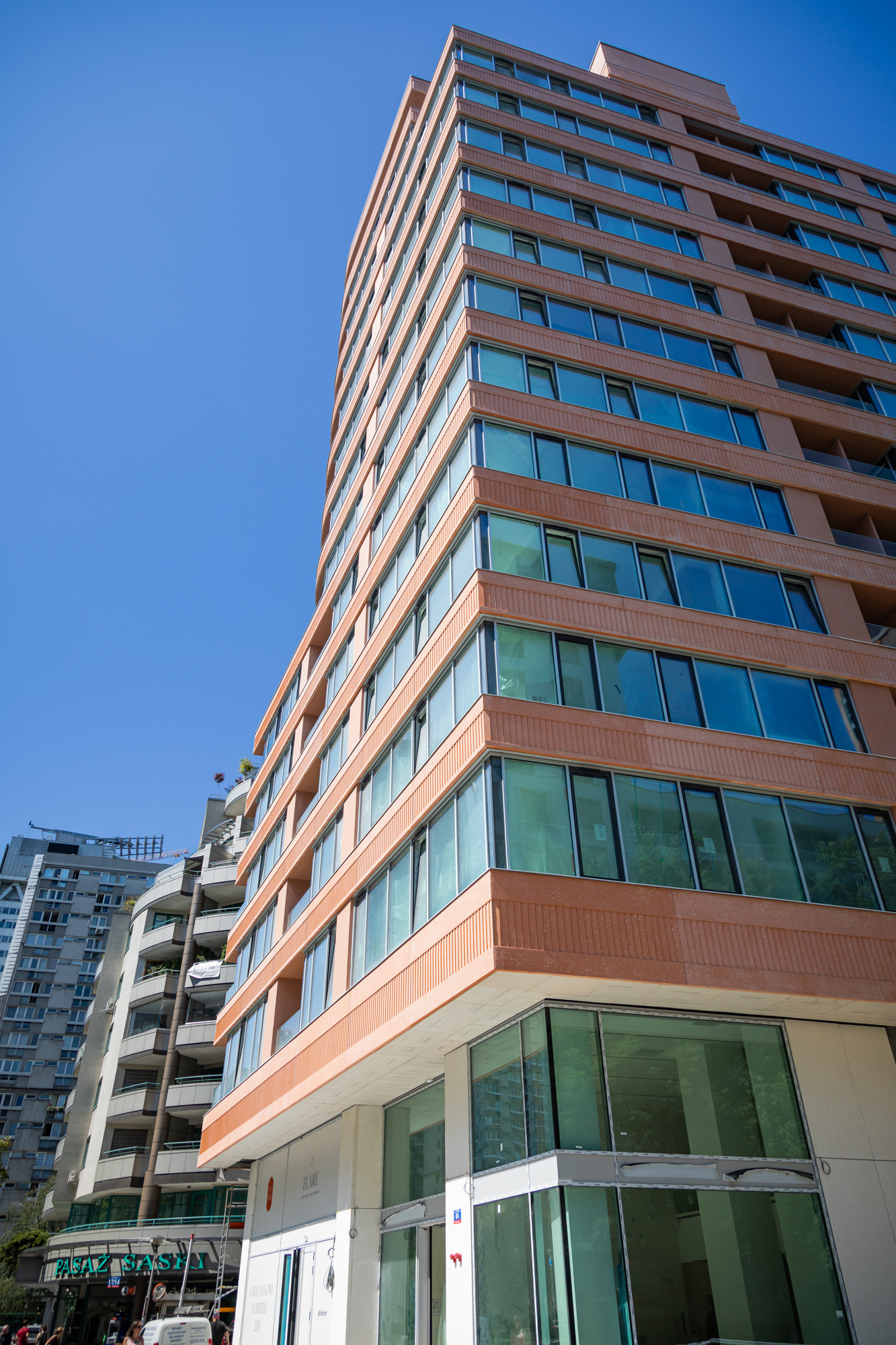

Jednym z najlepszych przykładów możliwości tej technologii w Polsce jest elewacja apartamentowca Flare przy ul. Grzybowskiej 6A w Warszawie. Charakterystyczne pionowe prefabrykaty, wyrazista geometria, światłocień oraz odsłonięte jasne kruszywo tworzą fasadę, której wygląd zmienia się wraz z warunkami oświetleniowymi. W realizacji wykorzystano rozwiązanie Graphic Concrete GCExpose – technologię dostępną w ofercie NOE-PL.

Graphic Concrete – znacznie więcej niż dekoracja betonu

Graphic Concrete jest technologią opracowaną specjalnie z myślą o prefabrykowanych powierzchniach betonowych. Jej wyjątkowość polega na tym, że efekt dekoracyjny nie jest nakładany na gotowy element w postaci farby, nadruku czy dodatkowej okładziny. Powstaje bezpośrednio w powierzchni betonu.

Technologia wykorzystuje specjalny papier, na którym w kontrolowany sposób nanoszony jest opóźniacz wiązania cementu. Po ułożeniu papieru w formie, zabetonowaniu elementu i jego rozformowaniu odpowiednio przygotowana powierzchnia zostaje wypłukana wodą. W miejscach działania opóźniacza odsłonięte zostaje kruszywo, natomiast pozostałe fragmenty zachowują powierzchnię betonu formowanego.

Prosta zasada daje ogromne możliwości projektowe. Graphic Concrete pozwala tworzyć zarówno subtelne tekstury i powtarzalne ornamenty, jak i rozbudowane grafiki, napisy czy obrazy. Technologia może również służyć do wykonywania jednorodnych powierzchni z odsłoniętym kruszywem – i właśnie tę możliwość wykorzystano przy realizacji Flare.

• wzór powstaje bezpośrednio w powierzchni betonu,
• brak konieczności stosowania dodatkowych okładzin dekoracyjnych,
• możliwość wykonywania indywidualnych grafik i ornamentów,
• kontrolowane odsłanianie kruszywa,
• wysoka powtarzalność efektu na kolejnych prefabrykatach,
• ogromna swoboda w doborze kompozycji betonu, kruszywa i wzoru,
• możliwość stosowania zarówno na niewielkich elementach, jak i dużych powierzchniach elewacyjnych.

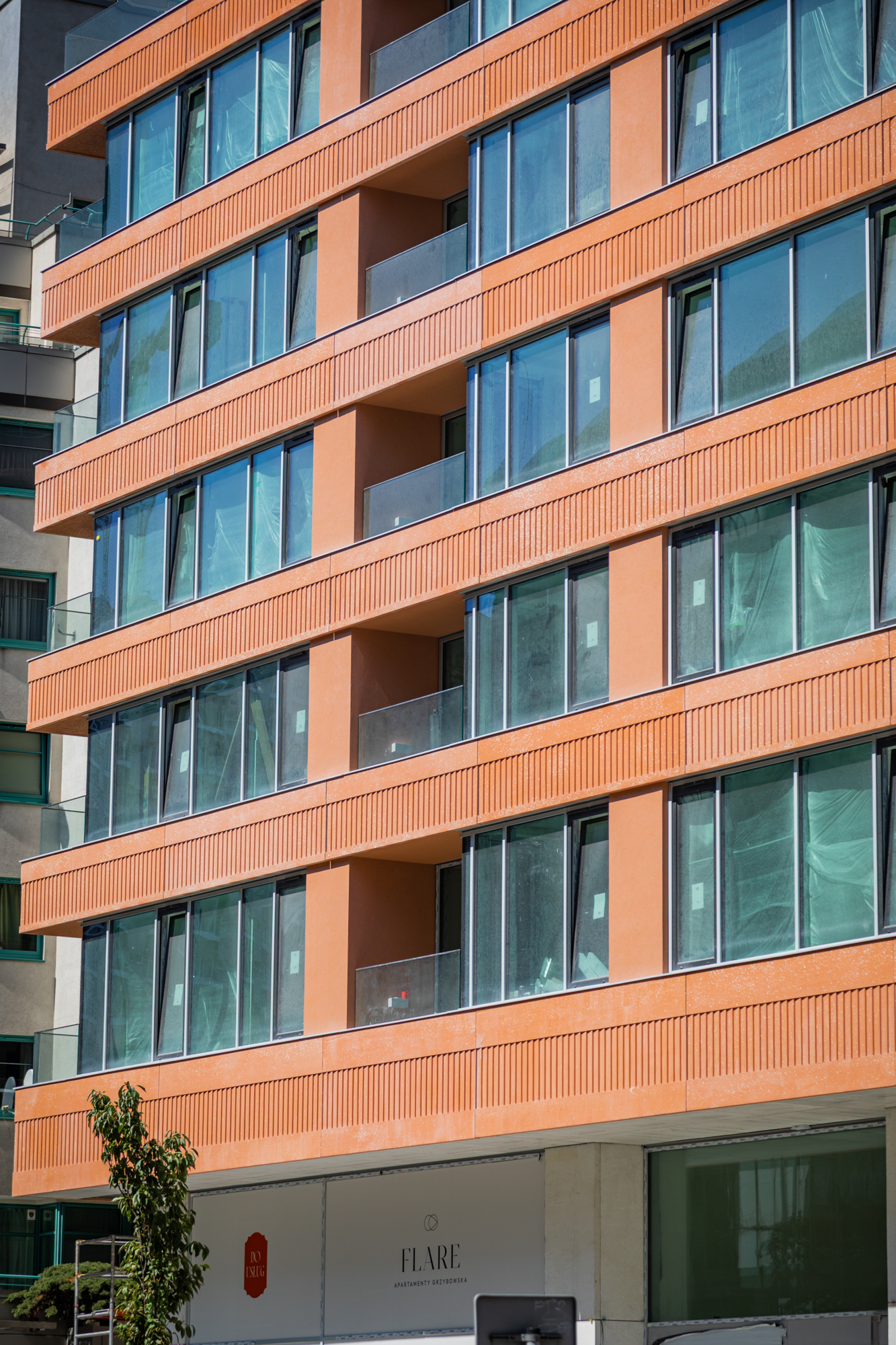

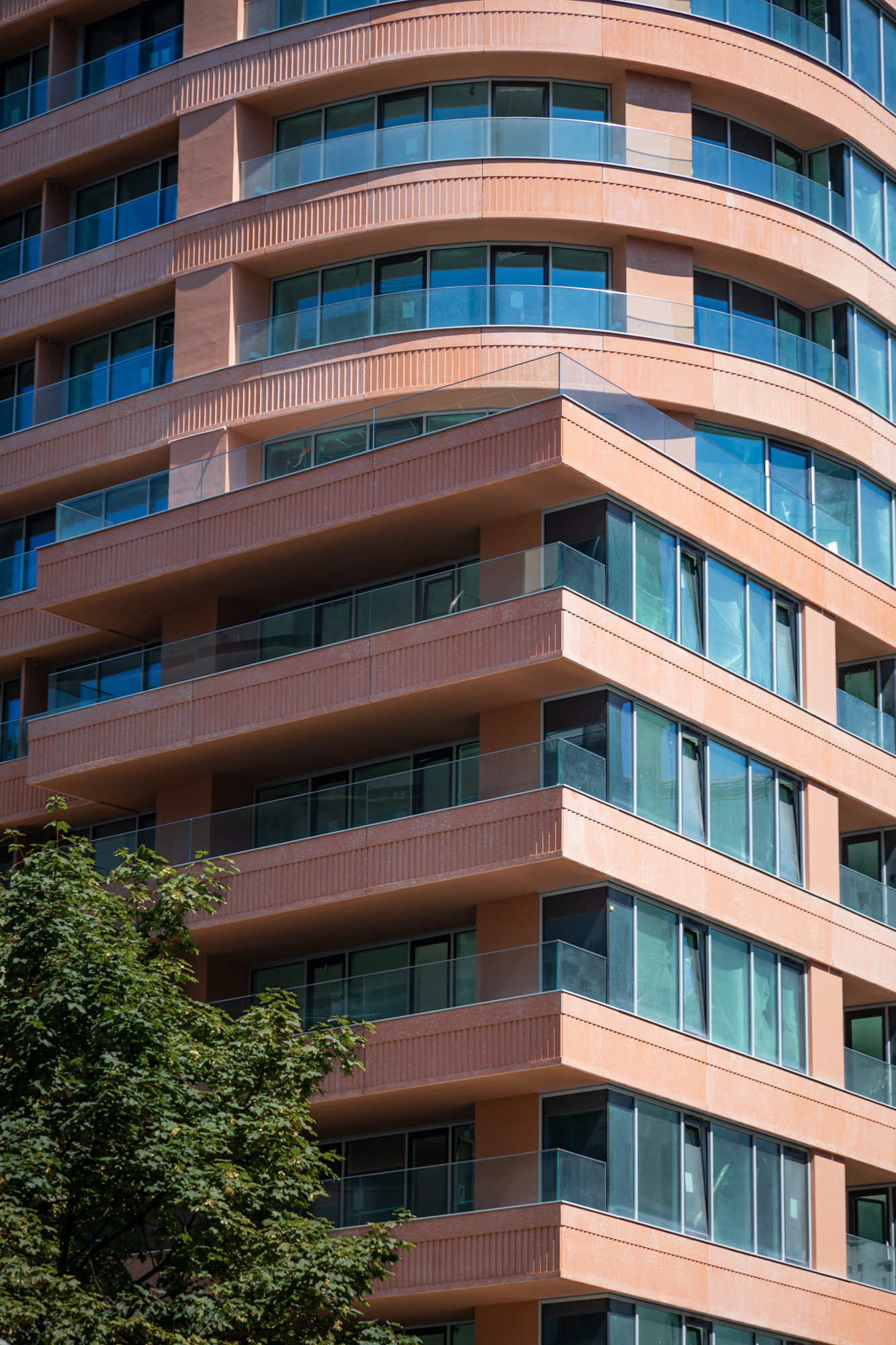

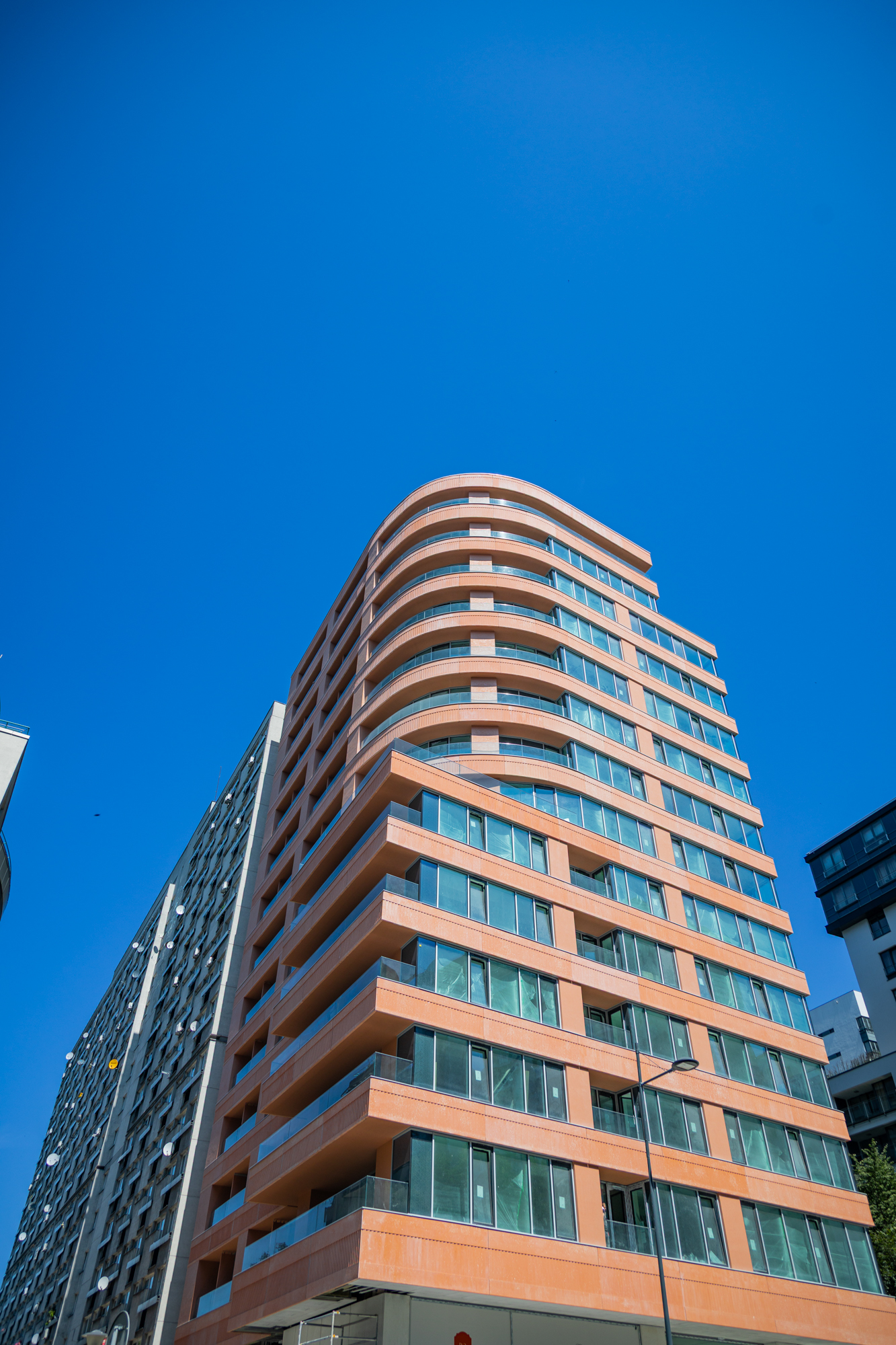

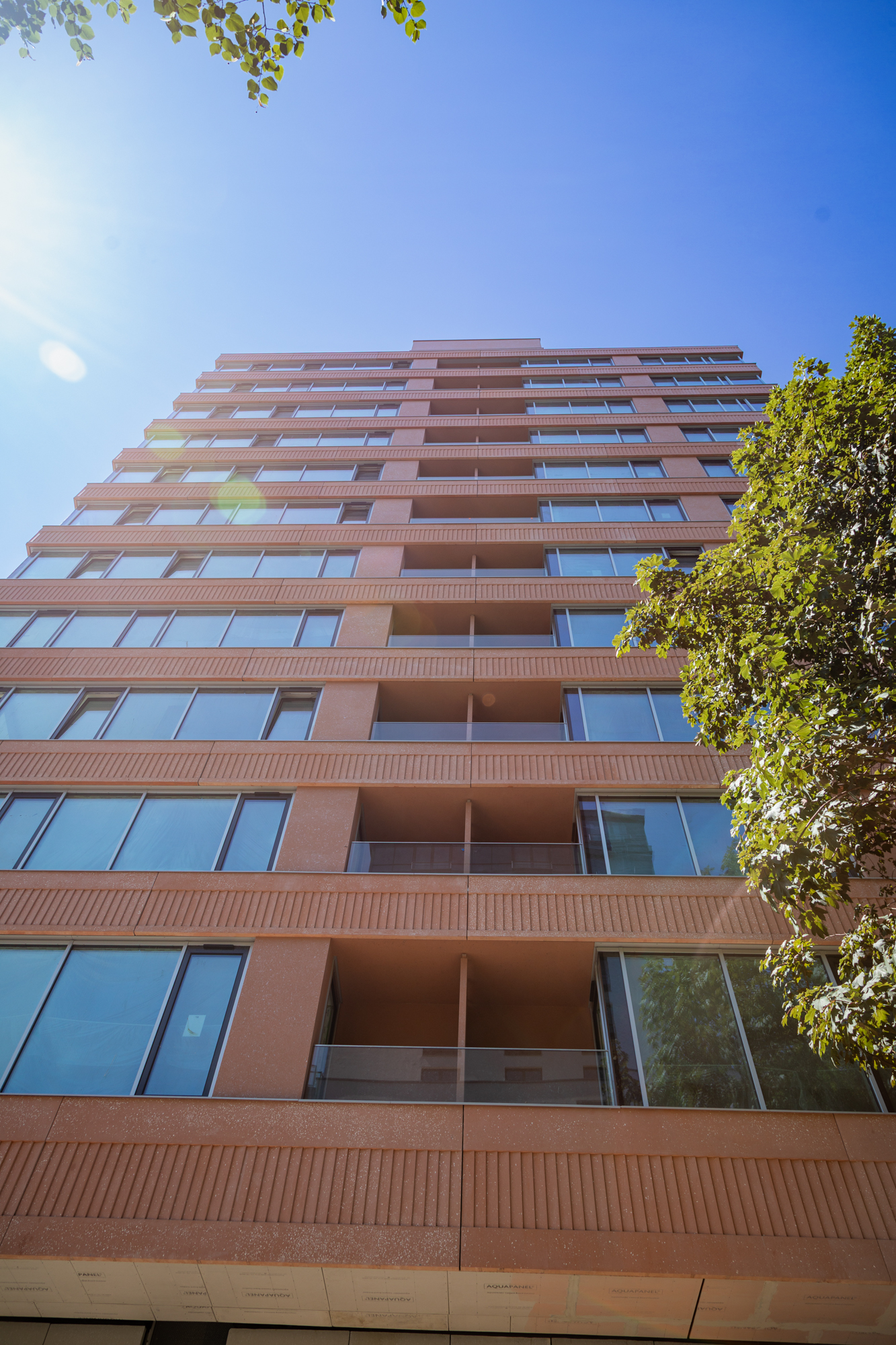

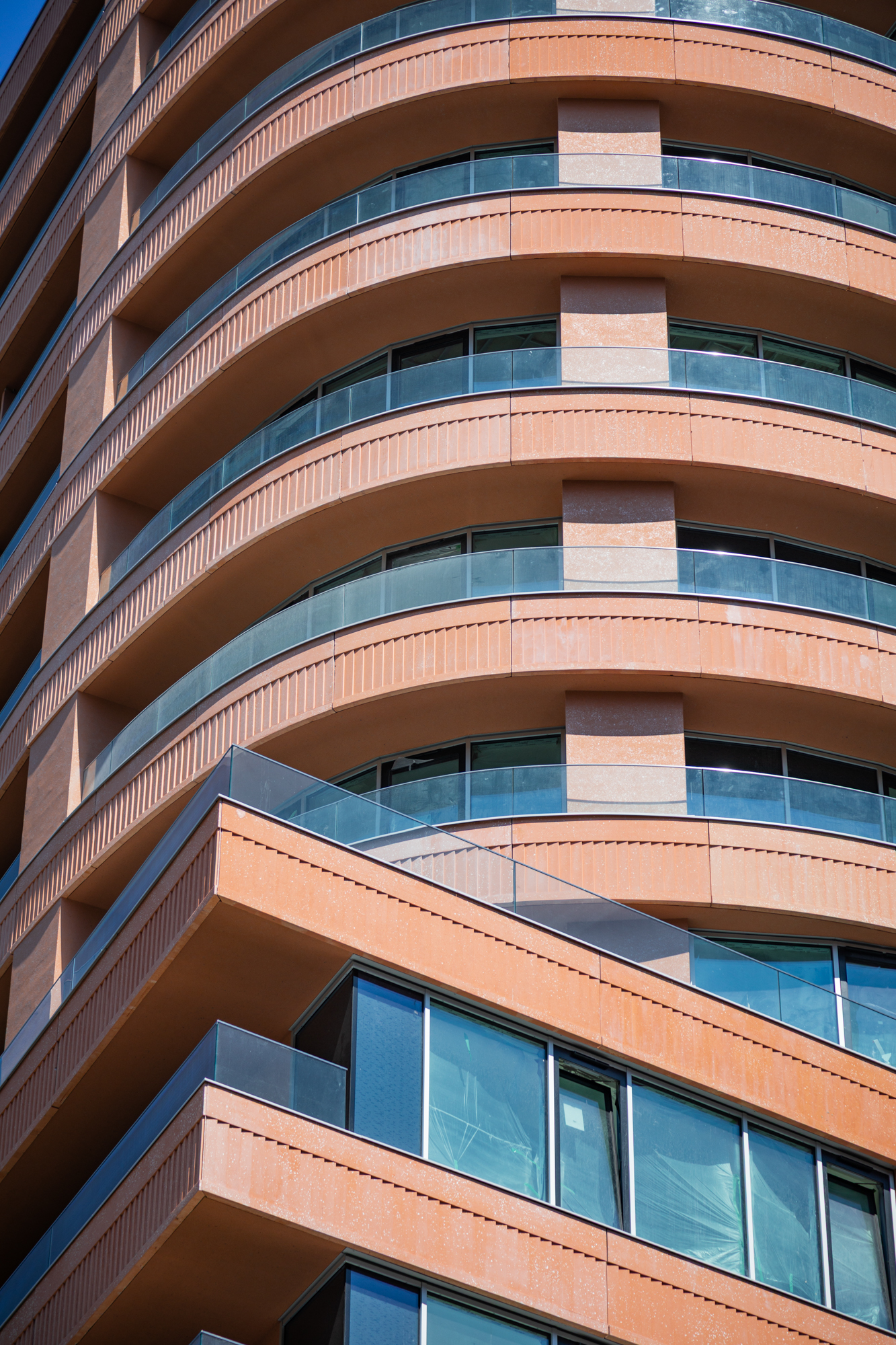

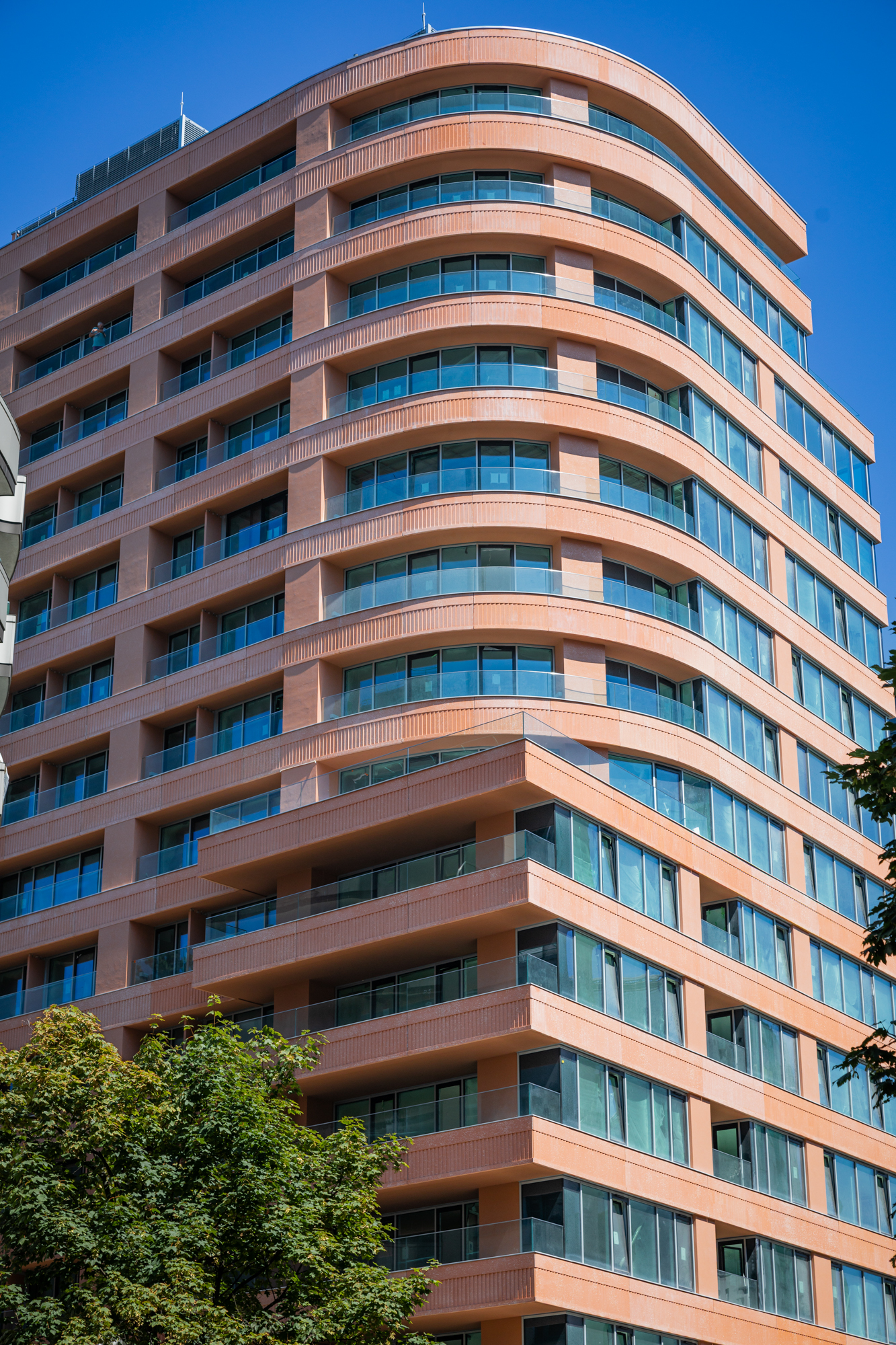

Flare przy Grzybowskiej – fasada, która pracuje ze światłem

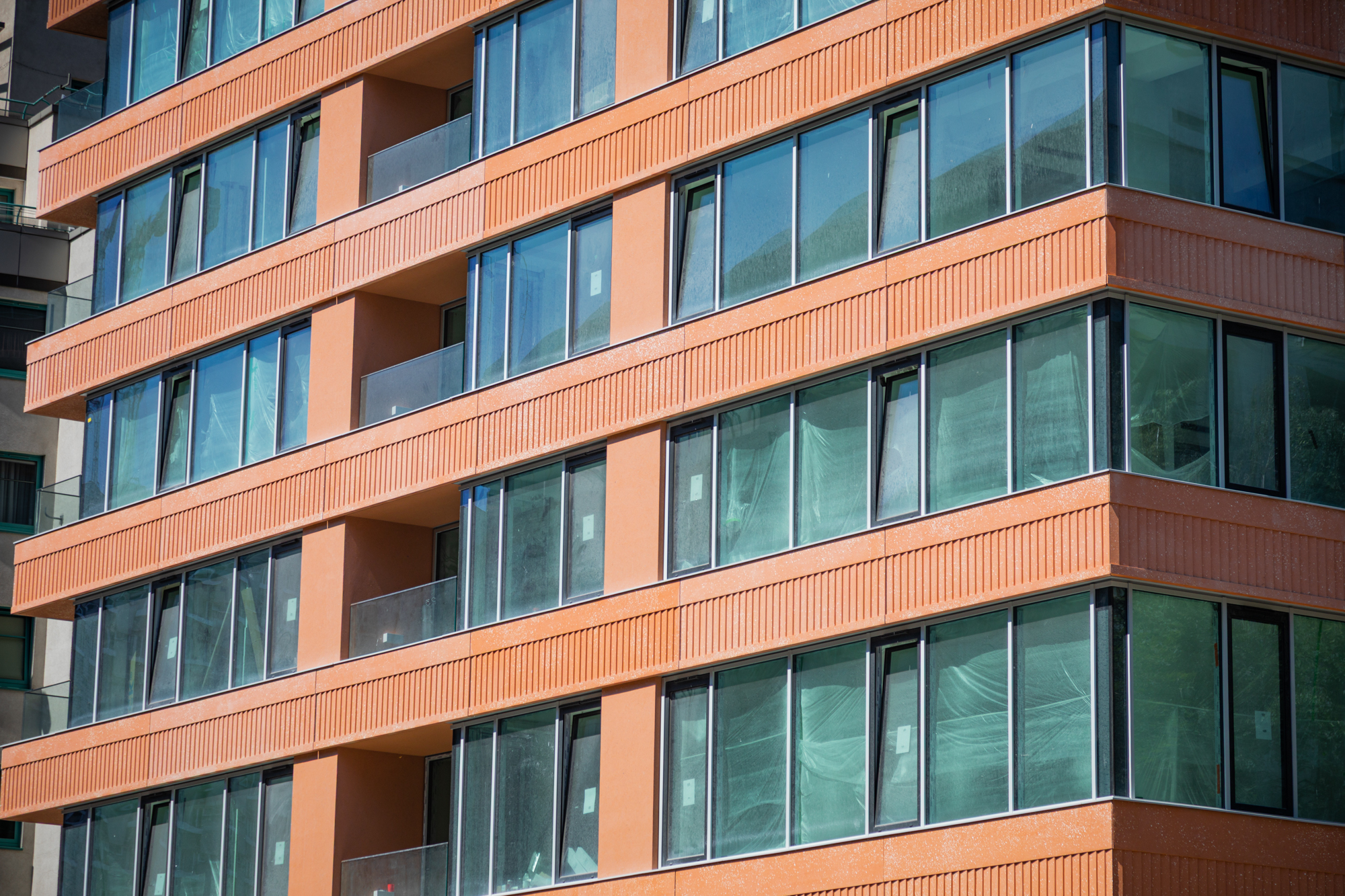

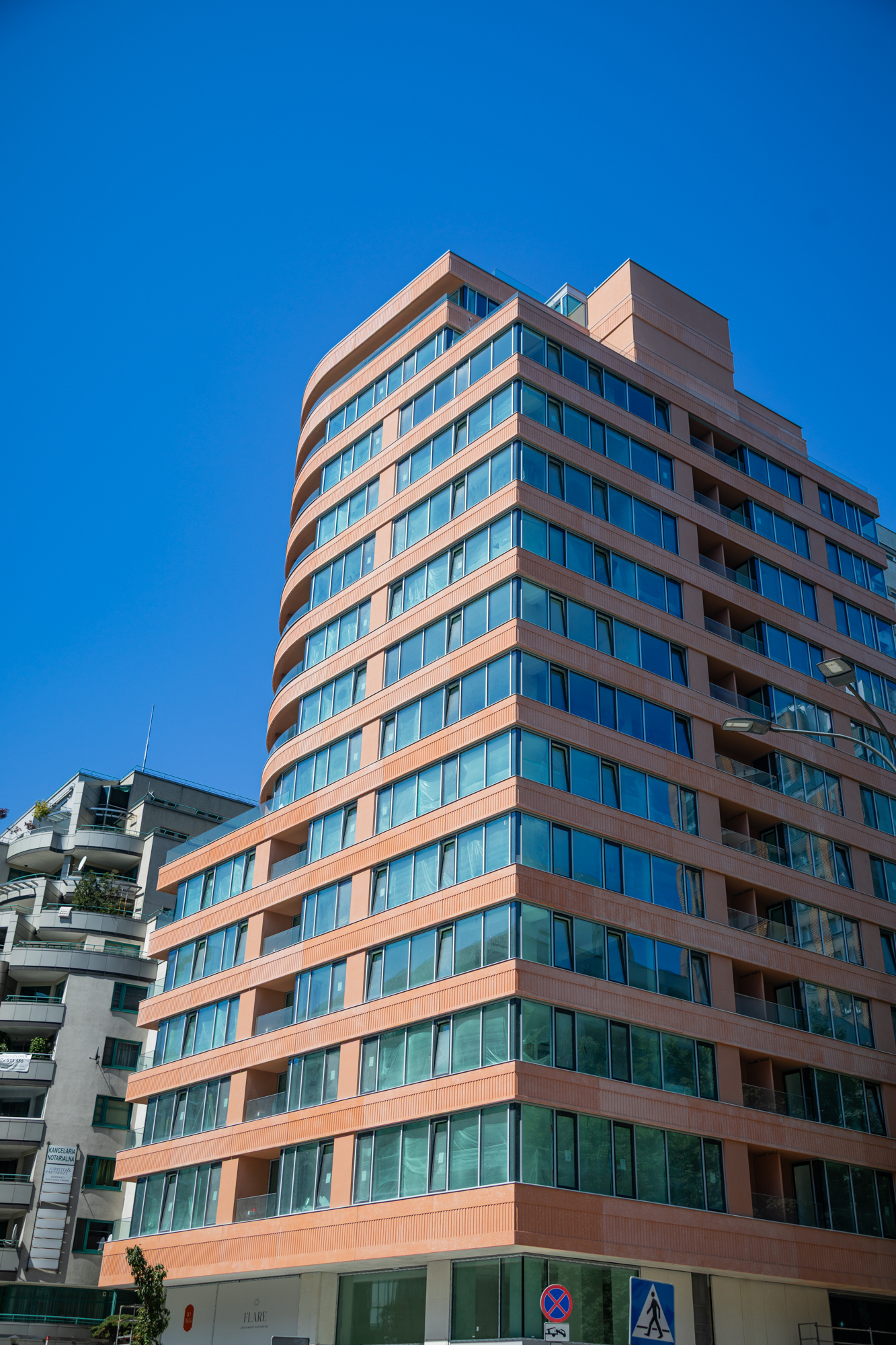

Flare powstał przy ul. Grzybowskiej 6A, w ścisłym centrum Warszawy. Projekt architektoniczny przygotowała pracownia BJK Architekci. Budynek otrzymał nową, niezwykle charakterystyczną fasadę opartą na rytmie pionowych podziałów. Elewację tworzą między innymi prefabrykowane elementy betonowe, których geometria porządkuje bryłę i podkreśla jej wysokość.

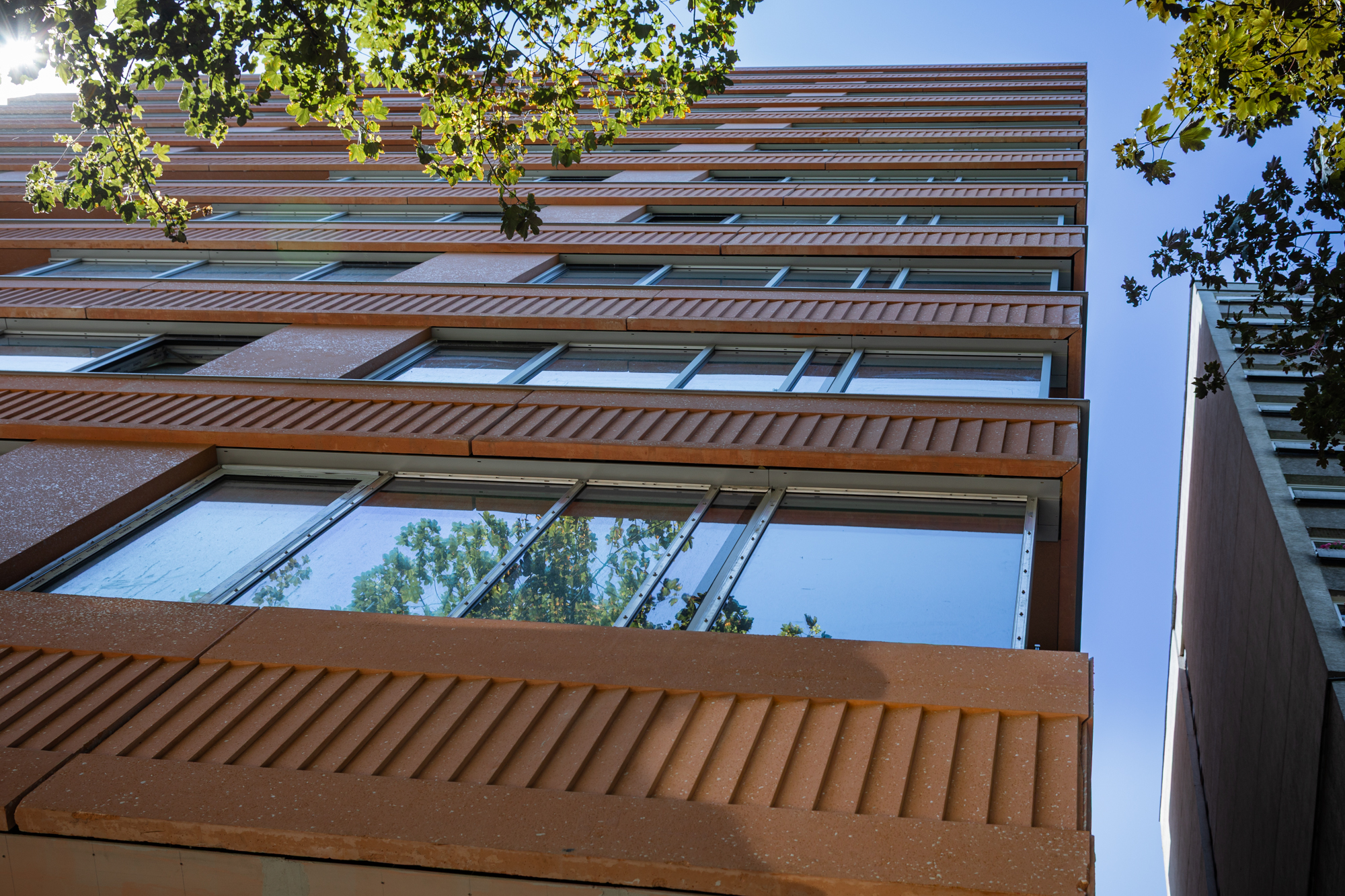

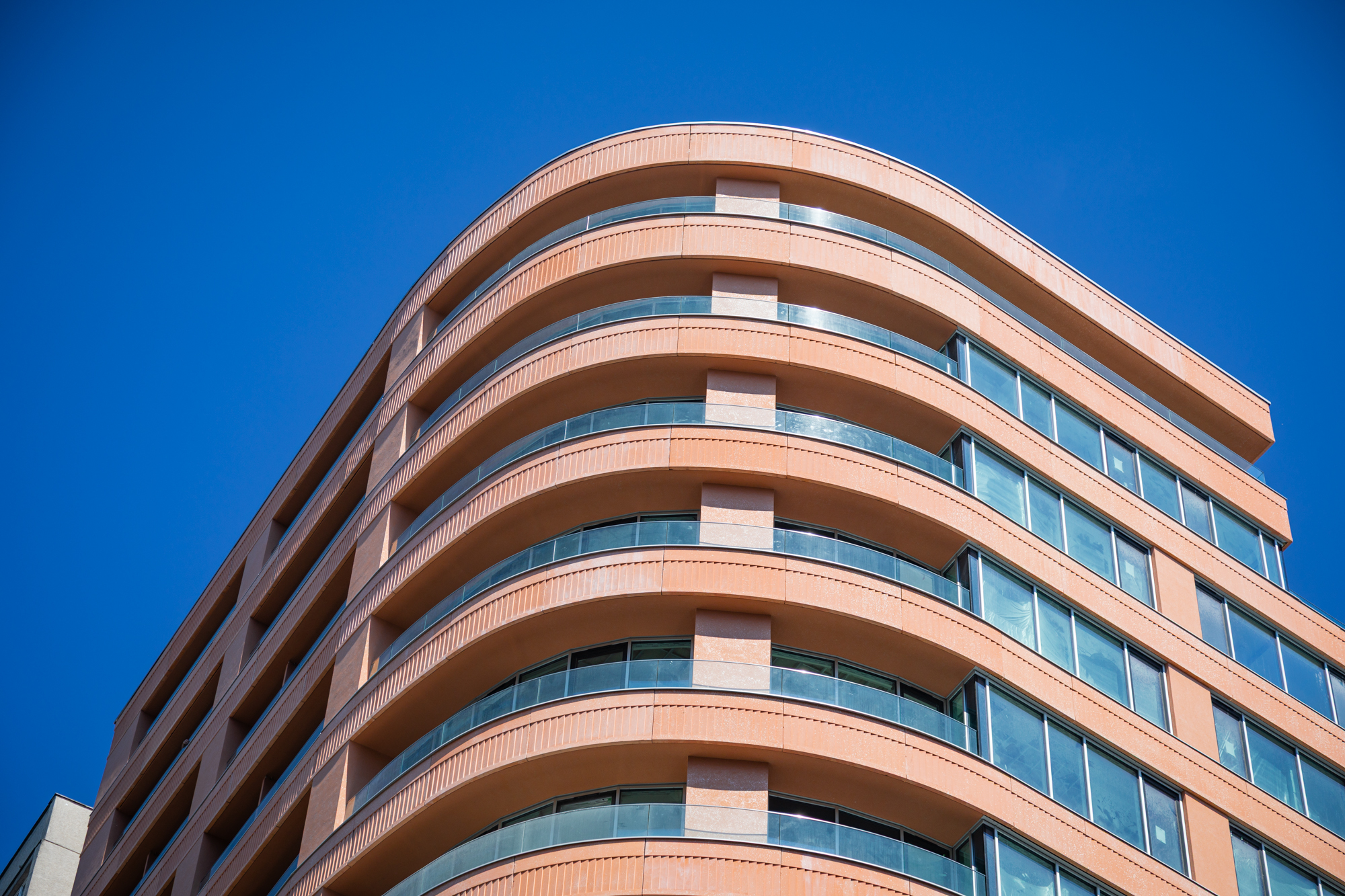

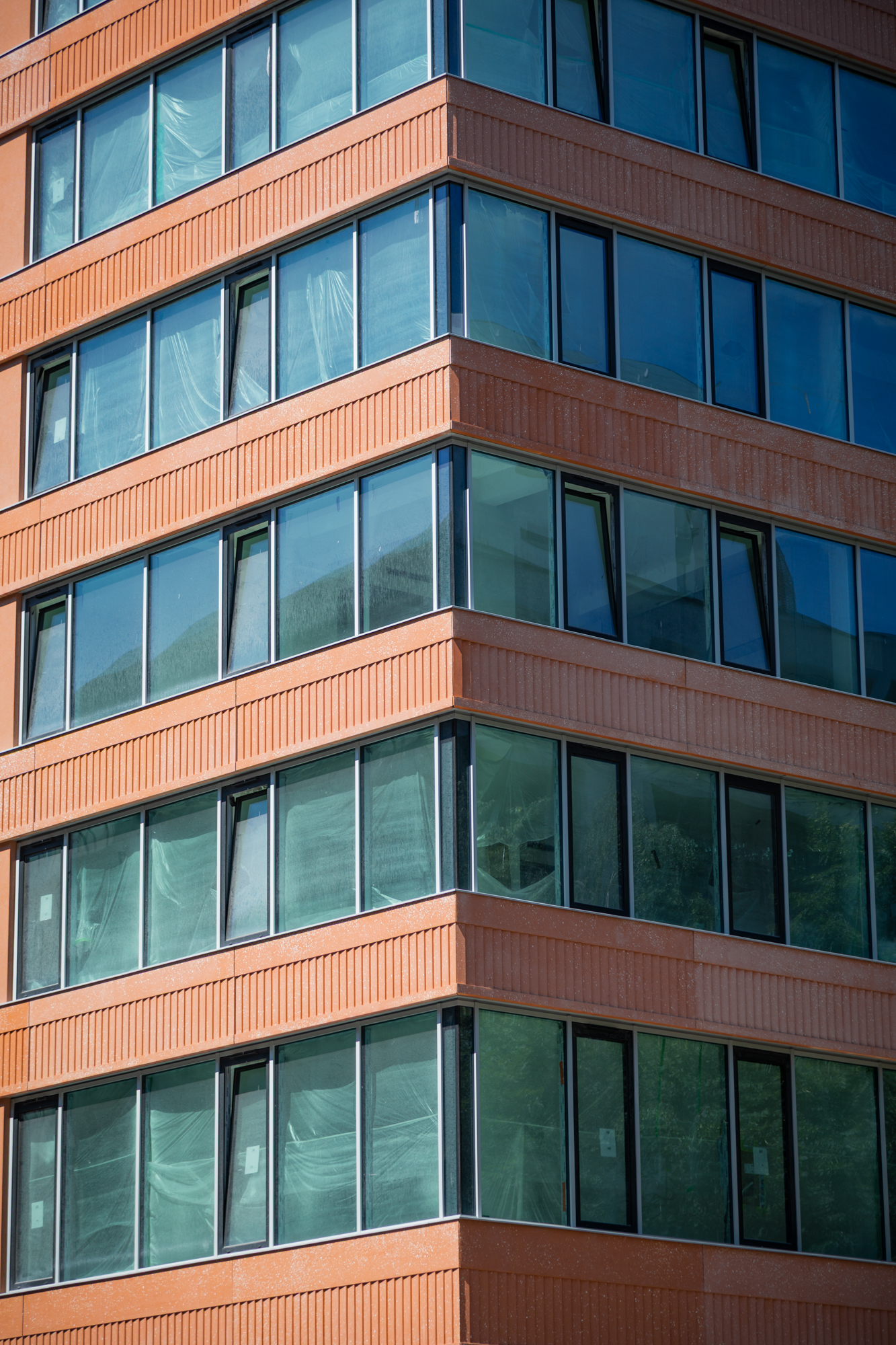

Już sam kształt prefabrykatów powoduje, że elewacja intensywnie reaguje na światło. Pionowe elementy tworzą głębokie podziały, a wraz ze zmianą położenia słońca zmienia się układ cieni i sposób odbioru całej fasady. Jednak w przypadku Flare geometria była tylko jednym z elementów budujących efekt końcowy.

Równie ważna stała się powierzchnia samego betonu.

GCExpose – naturalne piękno kruszywa pod pełną kontrolą

W prefabrykatach elewacyjnych Flare zastosowano Graphic Concrete GCExpose. To rozwiązanie stworzone do wykonywania powierzchni z odsłoniętym kruszywem. Zamiast uzyskiwać taki efekt przez piaskowanie, wytrawianie lub ręczne nanoszenie płynnego opóźniacza, GCExpose wykorzystuje przygotowany fabrycznie papier pokryty środkiem opóźniającym wiązanie powierzchniowej warstwy betonu.

Dzięki temu jeden z najbardziej wrażliwych etapów wykonywania betonu płukanego zostaje znacznie lepiej kontrolowany. Opóźniacz znajduje się dokładnie tam, gdzie powinien, i w odpowiedniej ilości. Dla producenta prefabrykatów oznacza to łatwiejsze uzyskanie powtarzalnego efektu na kolejnych elementach, a dla architekta – większą przewidywalność tego, jak zaprojektowana powierzchnia będzie wyglądała po wykonaniu.

GCExpose pozwala również ograniczyć uciążliwości charakterystyczne dla niektórych tradycyjnych metod obróbki. Producent technologii wskazuje między innymi na ograniczenie stosowania materiałów na bazie rozpuszczalników oraz brak pyłu związanego z obróbką strumieniowo-ścierną.

• kontrolowane i równomierne odsłonięcie kruszywa,
• powtarzalny rezultat przy produkcji seryjnej prefabrykatów,
• brak konieczności piaskowania powierzchni,
• brak konieczności wytrawiania betonu kwasem,
• ograniczenie stosowania płynnych opóźniaczy i materiałów rozpuszczalnikowych,
• czystszy i łatwiejszy do kontrolowania proces produkcyjny,
• możliwość świadomego projektowania wyglądu powierzchni przez dobór kruszywa i mieszanki betonowej.

Kruszywo staje się częścią architektury

Najciekawsza cecha powierzchni z odsłoniętym kruszywem ujawnia się dopiero wtedy, gdy przestajemy traktować kruszywo wyłącznie jako składnik mieszanki betonowej.

W Graphic Concrete może ono stać się jednym z podstawowych środków wyrazu architektonicznego.

Dobierając jego kolor, rodzaj, kształt i uziarnienie, można w bardzo dużym stopniu wpływać na wygląd gotowego prefabrykatu. Po wypłukaniu cienkiej warstwy zaczynu cementowego ziarna pojawiają się na powierzchni i zaczynają współpracować ze światłem zupełnie inaczej niż beton gładki.

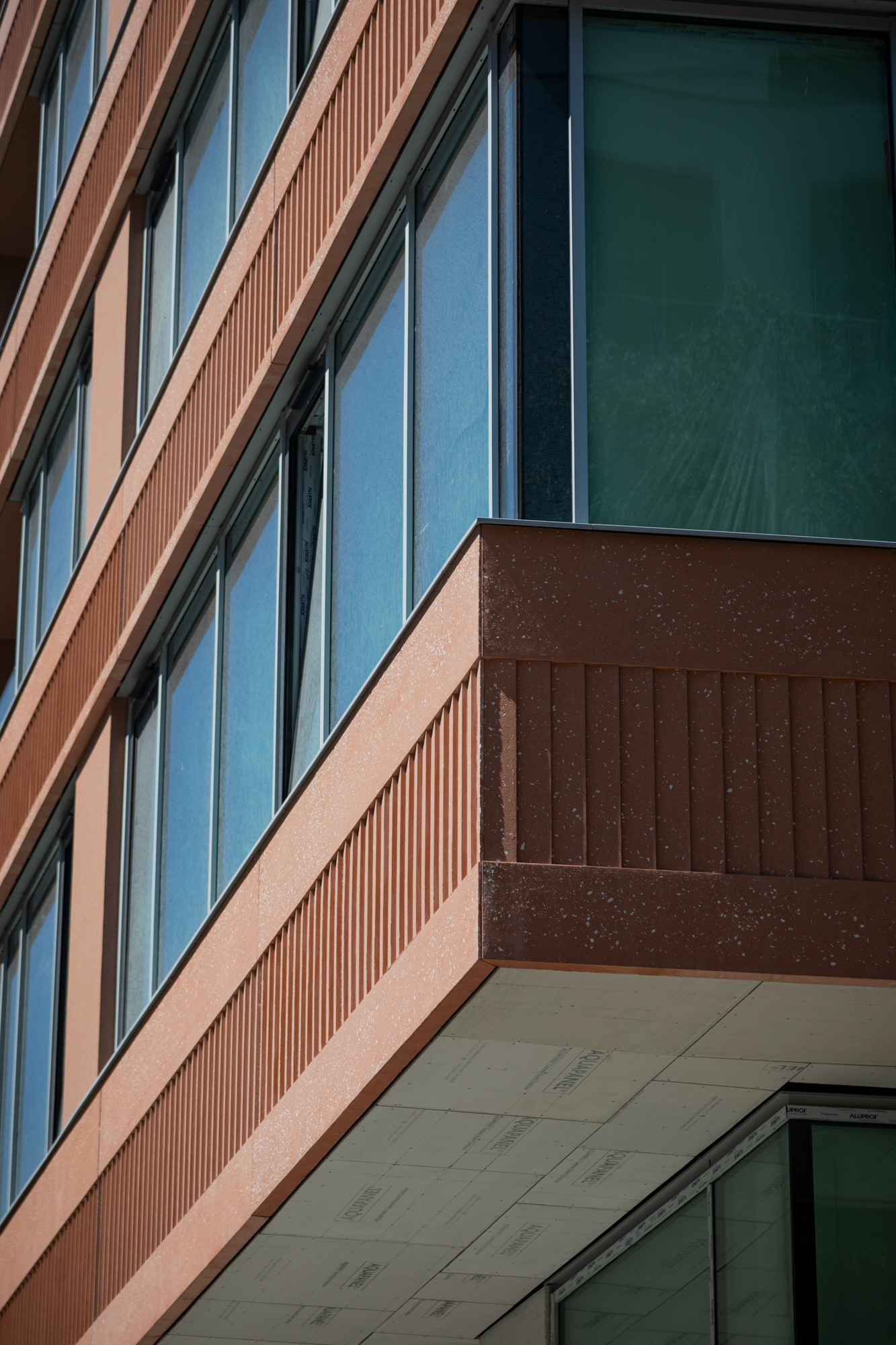

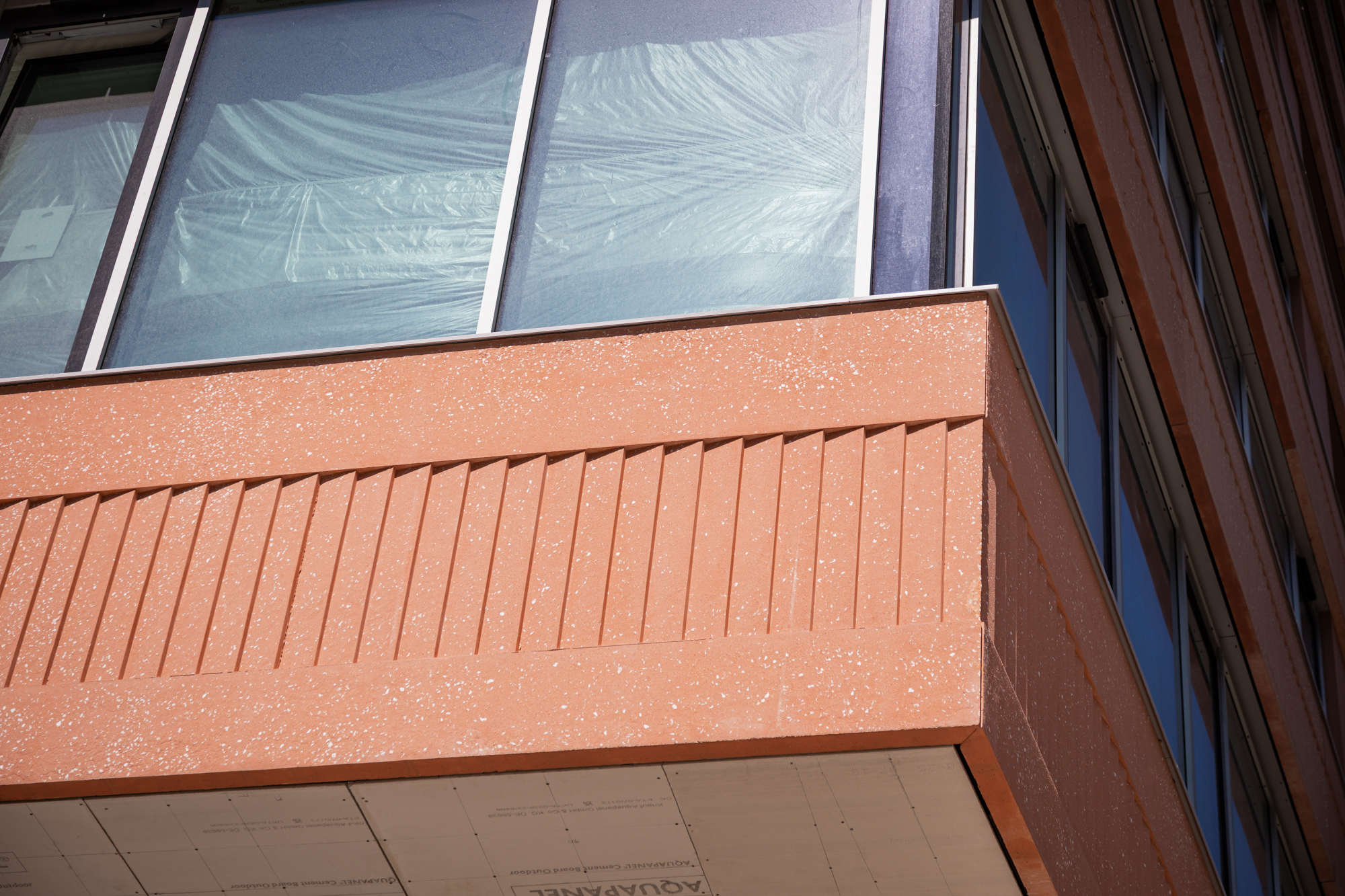

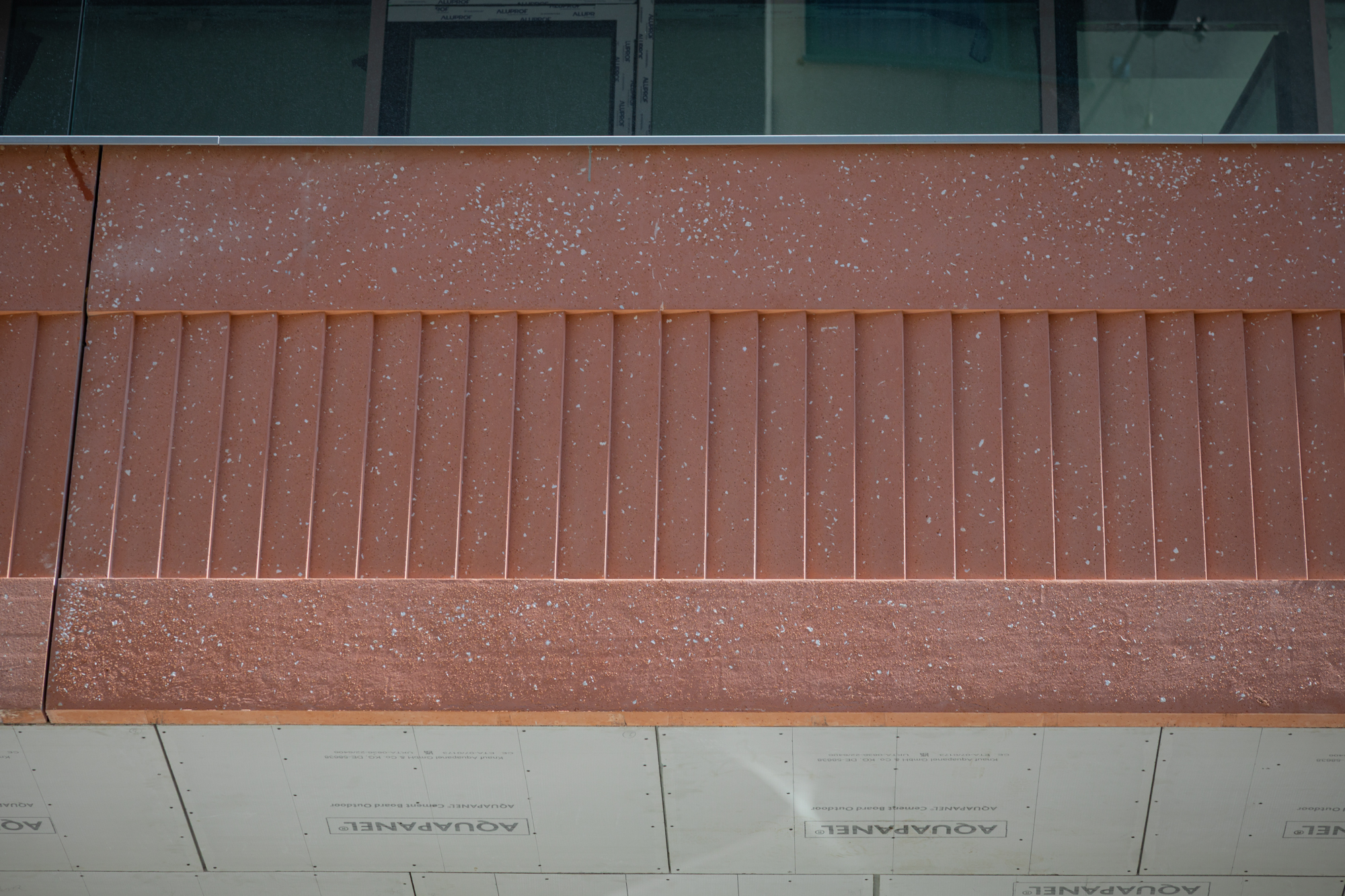

W przypadku Flare wykorzystano jasne kruszywo, które w połączeniu z przestrzenną geometrią prefabrykatów wzmacnia efekt świetlny całej elewacji. Powierzchnia nie jest płaską, jednolitą płaszczyzną. Z bliska widoczna jest struktura mineralna betonu, natomiast z większej odległości rytm elementów, kolor i światłocień łączą się w jedną kompozycję.

To właśnie tutaj Graphic Concrete pokazuje swoją największą siłę. Technologia nie próbuje zamaskować betonu. Przeciwnie – wydobywa z niego to, co najbardziej charakterystyczne: mineralność, strukturę, masę i możliwość niemal nieograniczonego kształtowania.

Powierzchnia bez farby, nadruku i dodatkowej okładziny

W przypadku wielu materiałów elewacyjnych efekt dekoracyjny wymaga dodania kolejnej warstwy: farby, tynku, nadruku, okładziny albo elementu mocowanego do konstrukcji. Graphic Concrete działa inaczej.

Efekt wizualny jest częścią powierzchni prefabrykatu. Nie jest później nakładany na beton – powstaje razem z nim.

Ma to ogromne znaczenie nie tylko dla wyglądu. Beton zachowuje swój naturalny charakter, a projektant otrzymuje możliwość operowania jego rzeczywistą strukturą zamiast imitowania jej za pomocą kolejnego materiału.

Producent Graphic Concrete podkreśla, że rezultatem procesu pozostaje powierzchnia wykonana w 100% z betonu, zachowująca jego właściwości i niewymagająca osobnej warstwy dekoracyjnej.

Od delikatnej faktury po grafikę wielkoformatową

Realizacja Flare wykorzystuje GCExpose, ale możliwości Graphic Concrete są znacznie szersze.

GC Basic pozwala tworzyć własne powtarzalne tekstury i wzory lub korzystać z gotowej kolekcji opracowanej przez Graphic Concrete. W ten sposób na prefabrykacie mogą pojawić się regularne struktury geometryczne, motywy inspirowane naturą czy ornamenty.

GC Plus otwiera drogę do wykonywania indywidualnych grafik w dużej skali. Elewacja może więc przedstawiać napis, znak, abstrakcyjną kompozycję, fotografię albo motyw opracowany specjalnie dla danego obiektu. Z odpowiedniej odległości różnica pomiędzy powierzchnią gładką a obszarem z odsłoniętym kruszywem tworzy czytelny obraz, chociaż sam prefabrykat pozostaje betonem.

Z kolei GC Smooth służy do uzyskania charakterystycznej, wyjątkowo gładkiej powierzchni, szczególnie efektownej w przypadku jasnych i białych betonów.

• GC Basic – powtarzalne wzory, tekstury i ornamenty,
• GC Plus – indywidualne grafiki i wielkoformatowe kompozycje,
• GC Expose – kontrolowane powierzchnie z odsłoniętym kruszywem,
• GC Smooth – wyjątkowo gładkie powierzchnie betonu.

Architekt projektuje nie tylko formę, ale również powierzchnię

Graphic Concrete daje dużą swobodę, ponieważ efekt końcowy można budować jednocześnie na kilku poziomach.

Pierwszym jest geometria prefabrykatu. Drugim – skład i kolor samego betonu. Trzecim – rodzaj kruszywa. Czwartym – sposób jego odsłonięcia. W przypadku GC Basic i GC Plus dochodzi jeszcze grafika definiująca obszary powierzchni gładkiej i płukanej.

Zmiana jednego z tych parametrów może całkowicie odmienić charakter elementu.

Ten sam wzór wykonany w jasnym betonie z ciemnym kruszywem będzie wyglądał zupełnie inaczej niż przy zastosowaniu ciemnej matrycy cementowej i jasnego kamienia. Drobne kruszywo może tworzyć subtelną, niemal aksamitną strukturę, natomiast większe ziarna podkreślą mineralność i surowość betonu.

Do tego dochodzi światło. Powierzchnia płukana rozprasza je inaczej niż gładki beton. Na elementach przestrzennych, takich jak prefabrykaty Flare, oba efekty wzajemnie się wzmacniają.

Powtarzalność – kluczowa zaleta w prefabrykacji

Efektowna powierzchnia na jednym elemencie próbnym to dopiero początek. Prawdziwym wyzwaniem jest wykonanie dziesiątek lub setek prefabrykatów, które po montażu mają stworzyć jedną spójną elewację.

Właśnie dlatego technologia Graphic Concrete tak dobrze współpracuje z prefabrykacją.

Proces wykorzystujący przygotowany przemysłowo papier pozwala ograniczyć zmienność związaną z ręcznym nakładaniem środka opóźniającego. Powtarzalność nadal wymaga odpowiedniej receptury betonu, właściwego zagęszczania, kontrolowanych warunków dojrzewania oraz prawidłowego płukania, jednak jeden z kluczowych parametrów odpowiedzialnych za wygląd powierzchni jest wcześniej precyzyjnie zdefiniowany.

Graphic Concrete wymaga wykonania prób technologicznych w rzeczywistych warunkach produkcji. Producent zaleca testowanie zarówno zastosowanych produktów GC, jak i receptury betonu na panelach próbnych odpowiadających rzeczywistemu procesowi prefabrykacji.

To szczególnie istotne przy elewacjach. O pojedynczym prefabrykacie można powiedzieć, że wygląda dobrze. O dobrej elewacji możemy mówić dopiero wtedy, gdy dobrze wygląda cały zestaw elementów.

Flare pokazuje, po co właściwie powstało Graphic Concrete

Na elewacji Flare nie znajdziemy wielkiego logo ani obrazu przeniesionego na beton. I właśnie dlatego ta realizacja tak dobrze pokazuje potencjał technologii.

GCExpose nie próbuje być tutaj głównym bohaterem projektu. Wspiera architekturę.

Uwydatnia mineralny charakter materiału, wzmacnia reakcję fasady na światło i pomaga uzyskać spójną powierzchnię na kolejnych prefabrykatach. Efekt jest elegancki właśnie dlatego, że technologia pozostaje podporządkowana zamysłowi architektonicznemu.

Graphic Concrete może być spektakularne. Może tworzyć ogromne obrazy widoczne z daleka. Może zamienić fasadę w nośnik grafiki lub identyfikacji wizualnej. Ale może również działać znacznie subtelniej – tak jak we Flare – sprawiając, że dobrze zaprojektowany beton wygląda po prostu jeszcze lepiej.

Beton daje możliwości. Graphic Concrete pozwala je wykorzystać.

Projektowanie betonu architektonicznego nie musi kończyć się na wyborze pomiędzy powierzchnią gładką a piaskowaną. Graphic Concrete otwiera zupełnie nowy obszar możliwości.

Można kontrolować sposób odsłonięcia kruszywa. Można tworzyć powtarzalne faktury. Można zaprojektować własny ornament. Można przenieść grafikę na powierzchnię prefabrykatu. Można połączyć różne kolory betonu i kruszywa, uzyskując kontrasty niewymagające zastosowania żadnej dodatkowej warstwy dekoracyjnej.

A przede wszystkim można sprawić, że rozwiązanie technologiczne stanie się integralną częścią architektury.

• swoboda projektowania powierzchni betonu,
• ogromne możliwości personalizacji,
• efekt stanowiący integralną część prefabrykatu,
• wykorzystanie naturalnego koloru i struktury kruszywa,
• możliwość łączenia grafiki, koloru, geometrii i światła,
• rozwiązania odpowiednie zarówno dla subtelnych, jak i spektakularnych realizacji,
• technologia opracowana specjalnie z myślą o prefabrykacji.

Graphic Concrete w ofercie NOE-PL

Rozwiązania Graphic Concrete są dostępne w ofercie NOE-PL. Dzięki doświadczeniu w obszarze betonu architektonicznego, matryc strukturalnych i technologii formowania powierzchni możemy wspierać projektantów, producentów prefabrykatów i wykonawców już na etapie wyboru odpowiedniej technologii.

Bo przy Graphic Concrete najciekawsze pytanie nie brzmi: „jaki wzór można wykonać?”.

Znacznie lepsze brzmi: „jaki efekt chcemy osiągnąć?”.

Od eleganckiej powierzchni z odsłoniętym kruszywem, takiej jak na elewacji Flare, przez geometryczne ornamenty i indywidualne tekstury, aż po wielkoformatowe obrazy zapisane bezpośrednio w betonie – Graphic Concrete daje projektantom niezwykłą swobodę, a prefabrykatowi pozwala stać się czymś znacznie więcej niż elementem konstrukcyjnym.

Jeżeli beton ma być widoczny, warto sprawić, żeby było na co patrzeć.

W NOE-PL chętnie pomożemy dobrać odpowiednie rozwiązanie Graphic Concrete do projektu oraz przejść od pomysłu do technologii możliwej do zastosowania w prefabrykacji.
