NOEtop na murach oporowych w Chorzowie

Deskowanie NOEtop na inwestycja zlokalizowanej w rejonie ulic Katowickiej i Metalowców w Chorzowie gdzie budowany jest mur oporowy

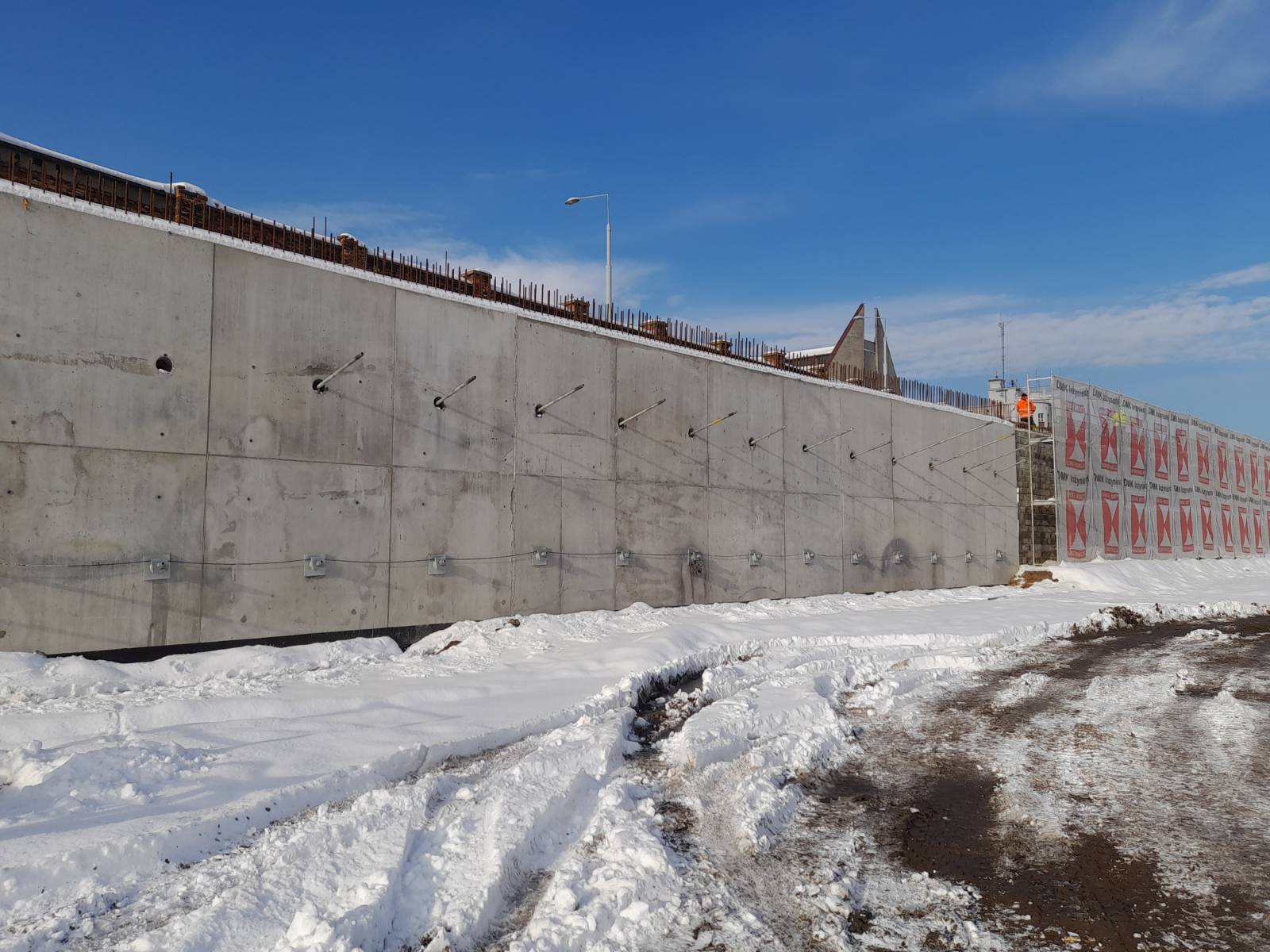

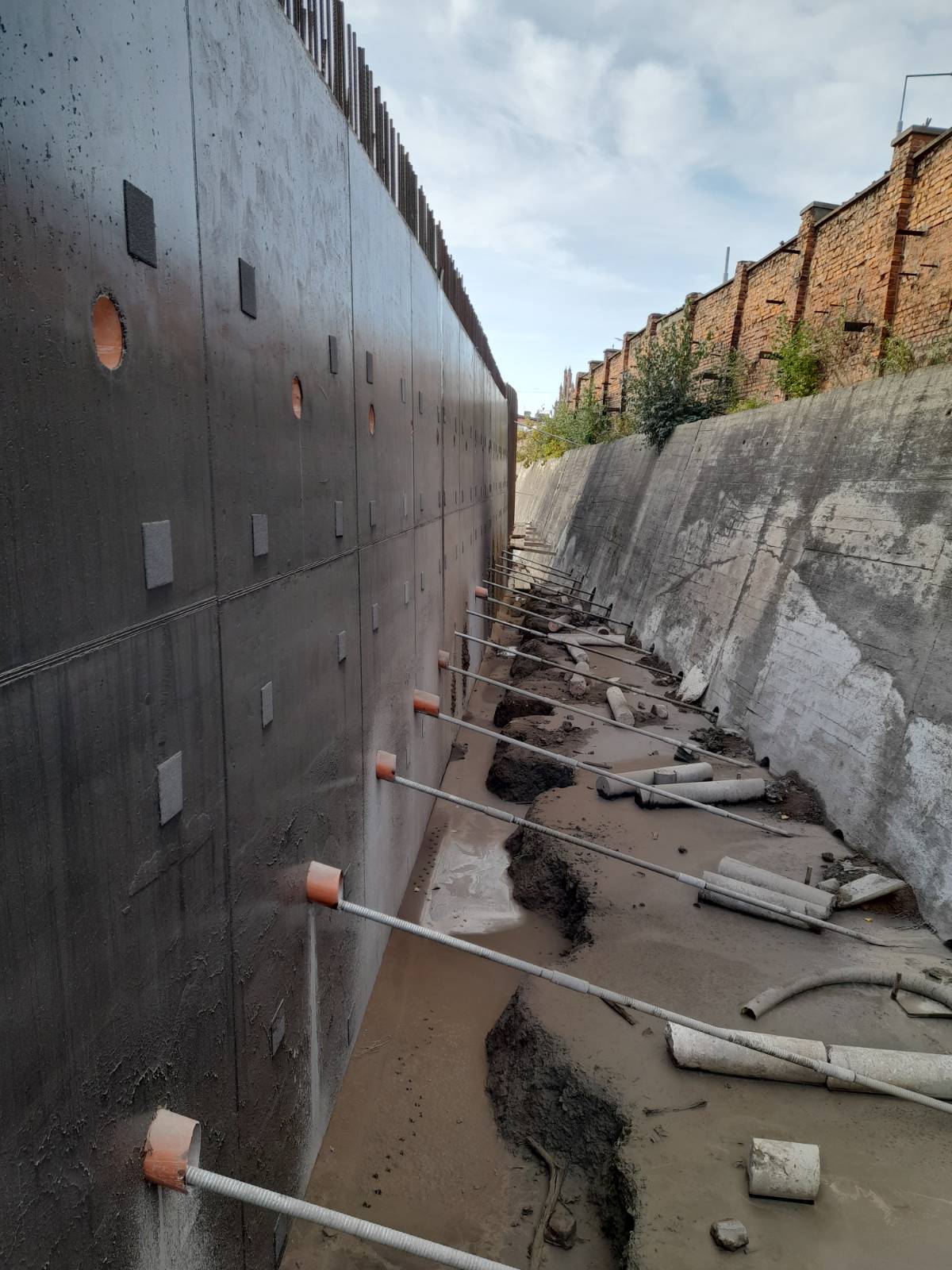

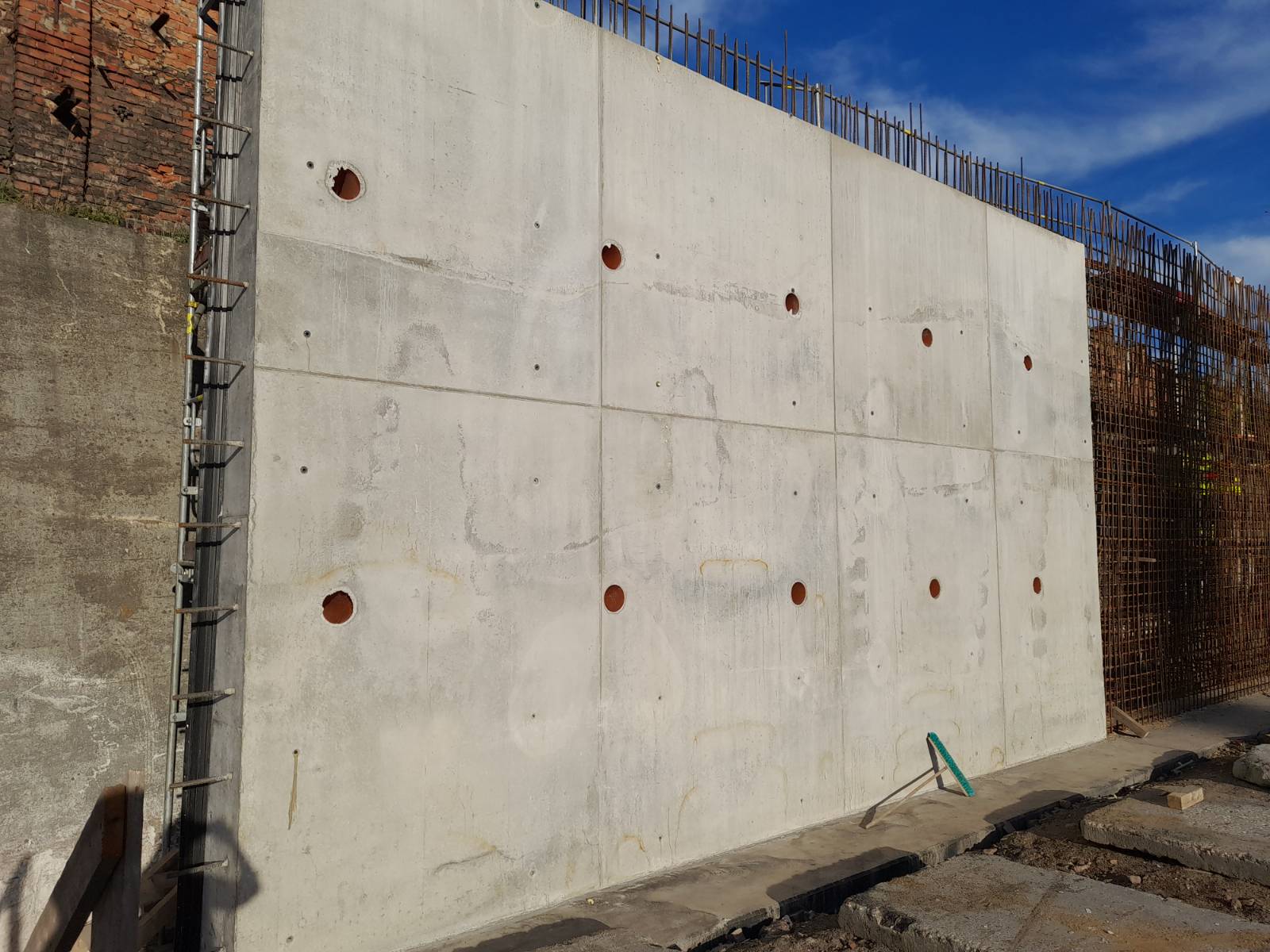

Zapraszamy na krótką fotorelację z budowy prawie 160 metrowej długości muru oporowego w Chorzowie. Inwestycja zlokalizowana jest w rejonie ulic Katowickiej i Metalowców. Biorąc pod uwagę rodzaj obiektów inżynierskich, ich lokalizację, stwierdzone warunki gruntowo-wodne oraz stwierdzone w ich obrębie pustki, warunki gruntowe określa się jako skomplikowane, a inwestycję zalicza się do III kategorii geotechnicznej zgodnie z Rozporządzeniem Ministra Transportu.

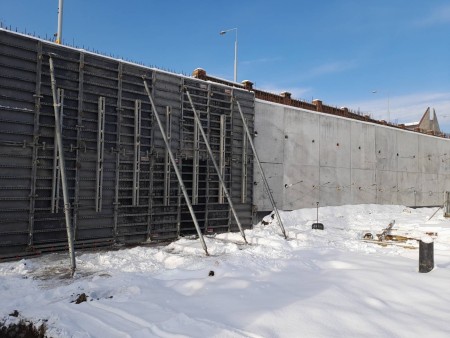

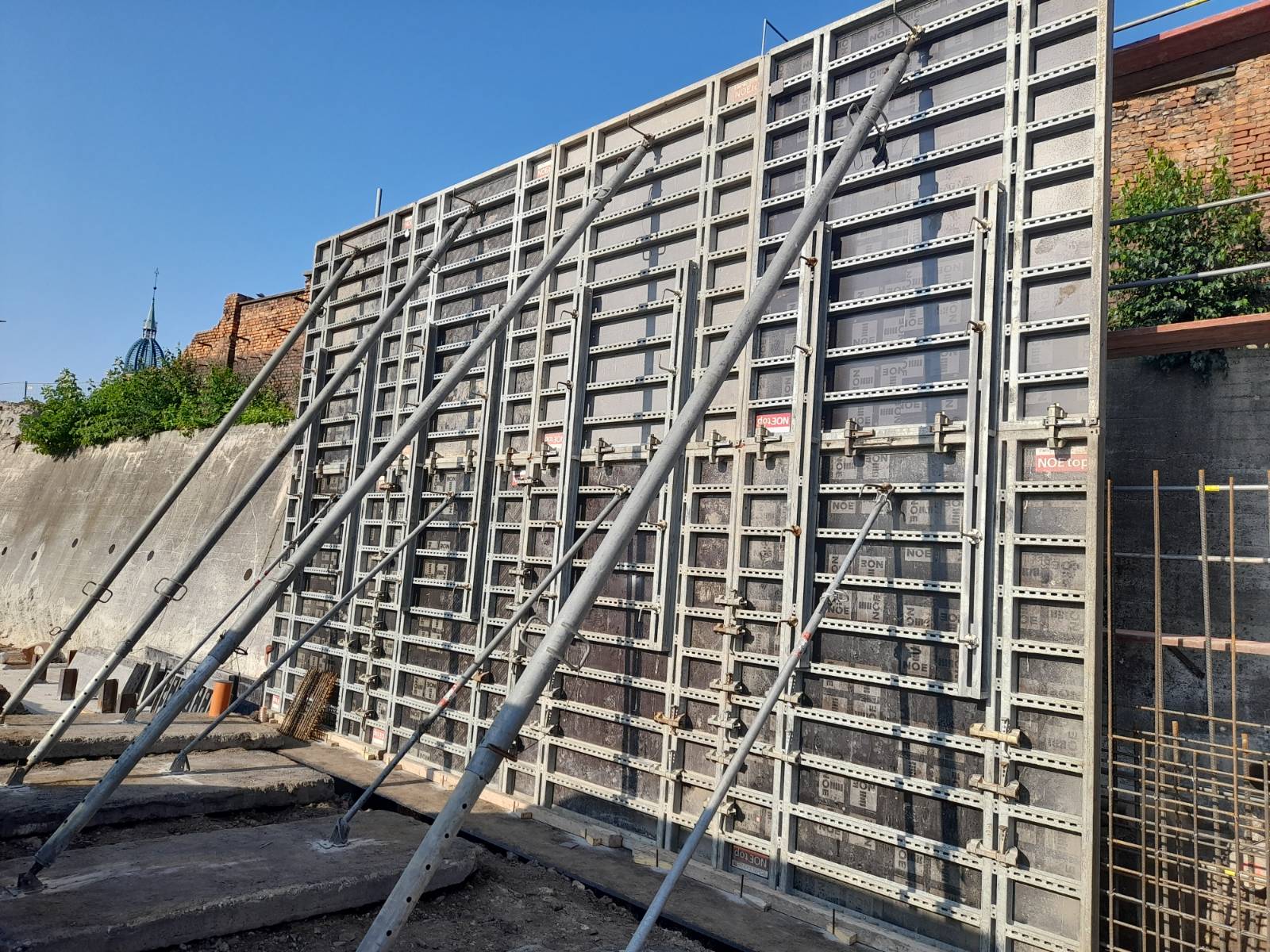

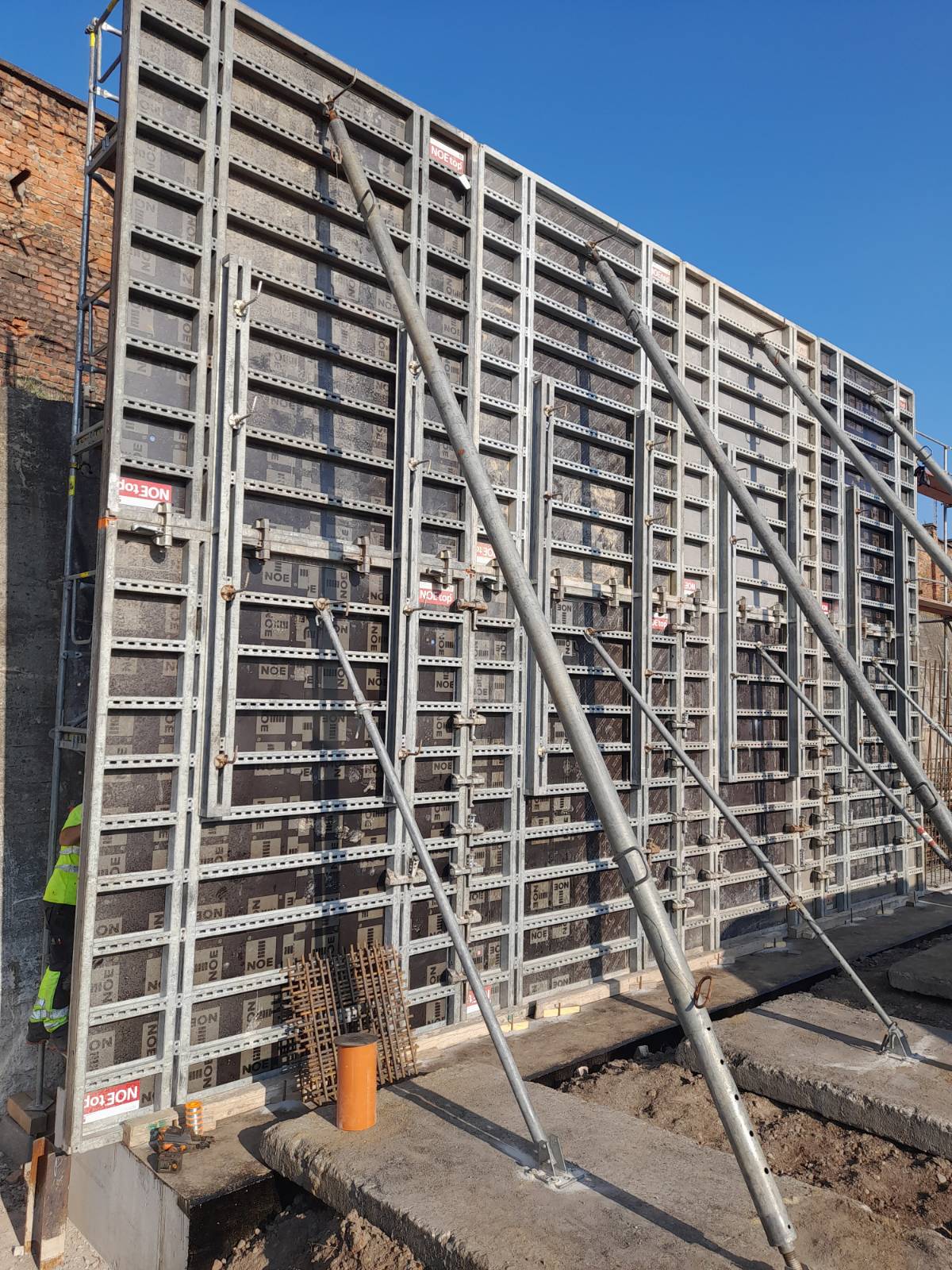

Ze względu na odpowiednią wytrzymałość na parcie mieszanki betonowej (przy betonowaniu na wysokość 6,60 m w jednym etapie) oraz wymiary elementów idealne okazały się tutaj deskowania NOEtop. Do prostych odcinków muru oporowego wykorzystane zostały płyty w rozmiarze 2650x3310 co pozwoliło maksymalnie skrócić pracochłonność przy ustawianiu i montażu deskowania oraz zapewnić bezpieczeństwo pracownikom dzięki systemowym wspornikom BHP. Podczas realizacji odcinków o niewielkim promieniu (łukowe fragmenty muru) zastosowano płyty o szerokości 1250 i 1325 co pozwoliło zachować tempo prac przy jednoczesnym zachowaniu estetyki wykonywanych segmentów muru oporowego. Zastosowane na deskowaniu szyny wzmacniające umożliwiały transport pionowy elementów o powierzchni 17,5 m² bez ryzyka utraty wymaganej geometrii płyt podczas podnoszenia z miejsca magazynowania.

Podstawowe parametry techniczne:

• całkowita długość: 86,3 + 72,0 =158,3 m (rozwinięcie w osi konstrukcji)
• wysokość p.p.t.: 0,7 - 7,6 m

Główne zalety NOEtop:

• Połączenie deskowań ramowych z pasami
• Podwyższa wymagania stawiane deskowaniom do ścian - obciążenie do 88 kN/m²
• Największa na rynku tarcza formująca 5,30 x 2,65 m
• System tarcz z możliwością stosowania do ścian formowanych z jednej strony
