Szalunki ramowe zamiast dźwigarkowych

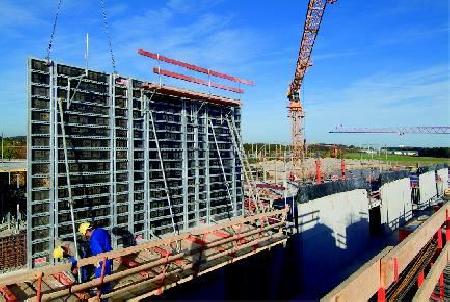

Szalunki ramowe zamiast dźwigarkowych - zdjęcie: Webasto2.jpg

Betony architektoniczne wysokiej jakości moga być perfekcyjnie wykonane przypomnocy typowych elementów szaluknu ramowego NOEtop.

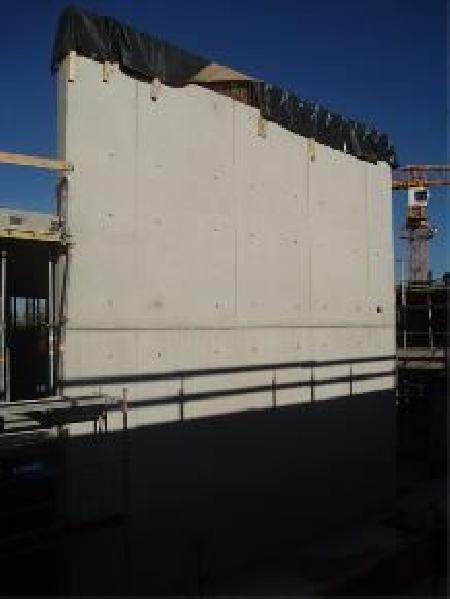

Szalunki ramowe zamiast dźwigarkowych - zdjęcie: Webasto3.jpg

Zamiast pracochłonnych, specjalnie przygotowywanych paneli z szalunków dźwigarkowych wysoki poziom estetyki ścian betonowych może być osiągnięty przez zastosowanie typowych elementów z systemu ramowego NOEtop ze zintegrowanymi w tych ramach pasami montażowymi.

  • Szalunki ramowe zamiast dźwigarkowych - zdjęcie: Webasto2.jpg
  • Szalunki ramowe zamiast dźwigarkowych - zdjęcie: Webasto3.jpg

Największa na rynku płyta szalunkowa

Uważa się, że wielkie powierzchni betonów architektonicznych można wykonać tylko panelami z szalunków dźwigarkowych. Chyba że do takich realizacji użyty zostanie system ram szalunkowych NOEtop; np tarcza szalunkowa - 2,65 x 5,30 m; powierzchnia 14,05 m2 - największa na rynku.

Beton architektoniczny z szalunkami NOEtop

Takie realizacje już są znane - np z Gilching Niemcy - gdzie Firma Xaver Riebel z Mindelheim wspólnie ze specjalistami NOE-Schaltechnik przewidziały wykonanie betonowych ścian architektonicznych przy użyciu systemowych szalunków ramowych.

Znana na świecie i w Polsce Firma Webasto AG powiększa swoja siedzibę o budynek dla Centrum Rozwoju Termo-systemów. Budynek o wymiarach 120 m na 40 m przeznaczony dla badań nad rozwojem oferty produktów zaprojektowała pracownia Barth-Architekten. Konstrukcja miała być wykonana w postaci dużych płaskich ścian, bez wyraźnie widocznych spoin i zaznaczonych płyt stropowych. Płyty stropowe umieszczone pomiędzy architektonicznymi ścianami zewnętrznymi oparte zostały na ścianach wewnętrznych, klatach schodowych i szybach windowych. Zewnętrzne, wysokie ściany musiały uzyskać estetykę wielkich, gładkich powierzchni z naturalnego betonu. Jakość estetyczna powierzchni betonowych określana była według bardzo wymagających Norm Technicznych Niemieckiego Stowarzyszenia Betonów. Zadanie polegało na wykonaniu bardzo dużych ścian o jednorodnej, gładkiej, jasnej fakturze naturalnego betonu.Dla takiej realizacji określone zostały specjalne receptury mieszanek betonowych.Ze względu na czas i koszty wykonania ilość takich ścian ograniczona została do najważniejszych dla optyki obiektu fragmentów.Dla tych ścian obowiązywało wymaganie SB 4 ( opisane w Tabeli 1 Wymagania - DBV/BDZ ) dla betonów architektonicznych. Przy dla tak postawionych wymaganiach mówi się najczęściej, że stosowanie systemowych szalunków ramowych możliwe jest tylko dla specjalnie do zadania wykonanych elementów szalunkowych. Użycie wielkoformatowych płyt szalunkowych NOEtop pozwoliło zrealizować uporządkowany rysunek spoin pomiędzy płytami i otworów po śrubach spinających - zgodnych z oczekiwaniami estetycznymi architektów oraz poziomem kosztów przewidzianych przez Firmę Xaver Riebel. Koszty wykonania paneli z szalunków dźwigarkowych były znacznie wyższe niż ramowe elementy NOEtop z pasami montażowymi.

14.05 m2 z jednej płyty NOEtop

Ściany długości 13,25 m wysokie na 10,95 m wykonane zostały w trzech, poziomo podzielonych etapach. Etap I to 5 pionowo ustawionych elementów NOEtop 2,65 x 5,30 m. Etap II, to te same elementy postawione na konsolach mocowanych w konstrukcji zawieszonej poprzez otwory dla śrub dystansowych szalunków. Etap III wymagał tylko uzupełnienia wysokości ścian do 10,95 m. Otwory po śrubach dystansowych wypełnione zostały na koniec estetycznymi stożkami betonowymi. Cały przebieg prac zabezpieczony był pomostami roboczymi mocowanymi do ram szalunkowych. Jak mówią pracownicy z firmy Xaver Riebel - praca na pomostach NOE była bardzo bezpieczna. Wykonano w ten sposób 6 ścian betonowych o wymiarach 13,26 x 10,95 m a uzyskana jakość betonów jest - jak powiedział Kierownik Budowy Werner Heinzelmann - prima. Zastosowanie wyjątkowych co do wielkości, ale typowych dla systemy NOEtop płyt szalunkowych o powierzchni 14,05 m2 (2,65 x 5,30 m) pozwoliło znacznie obniżyć czas i koszty pracy. Oferty dla paneli z elementów dźwigarowych były znacznie droższe ! System ram szalunkowych NOEtop ze zintegrowanymi w tej konstrukcji pasami wzmacniającym umożliwia przenoszenie zwiększonego parcia mieszanki betonowej oraz pozawala uzyskać uporządkowanych rysunek spoin na łączeniach płyt i otworów po śrubach dystansowych a jest to tylko 1 otwór na 1,75 m2 ściany. Zintegrowane w ramowej konstrukcji pasy montażowe wyznaczają nowe kierunki w rozwoju konstrukcji szalunków ramowych do ścian. Wybierając jako system szalunków dla zrealizowania konstrukcji wysokich ścian budynków lub mostów elementy szalunkowe NOEtop dokonają również polskie przedsiębiorstwa budowlane wyboru dzięki któremu ich praca wykonana zostanie po znacznie niższych kosztach i ze zwiększona jakością estetyczną wykonanych konstrukcji. Najbardziej spektakularne korzyści daje stosowanie tych szalunków ramowych dla wykonania pochyłych ścian przyporowych, ścian podpartych z jednej strony ale w sposób specjalny grubych i wysokich ścian przyczółków mostowych - gdzie naroża ścian są najczęściej ustawione pod katem innym niż 90 stopni ! Szczegóły montażu szalunków NOEtop dla takich ścian sprawiają, że ich wykonanie staje się "dziecinnie łatwe" i przez to racjonalne pod względem kosztów.
