Ptaki wędrowne

Data publikacji: 2012-03-30
Ptaki wędrowne - zdjęcie: 01.jpg

Projekt ekranu akustycznego autorstwa Aletty von Aalst nawiązuje do grafik holenderskiego malarza i grafika M. C. Eschera.

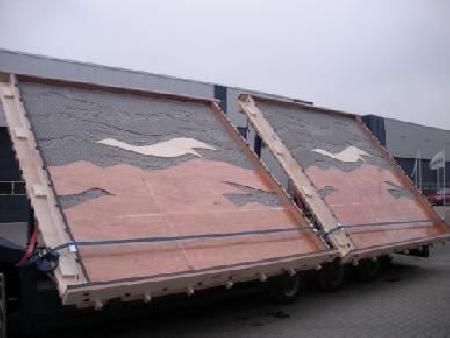

Ptaki wędrowne - zdjęcie: 02.jpg

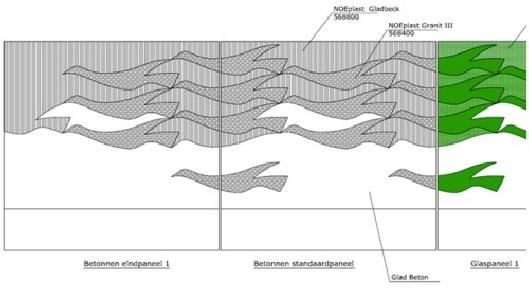

Z matryc strukturalnych NOEplast "Gladbeck" i "Granit III" oraz płyt multiplex stworzono pięć form szalunkowych przypominających elementy puzzli.

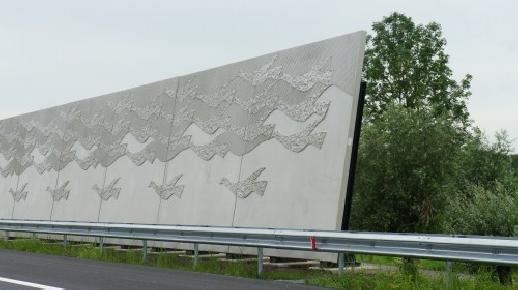

Ptaki wędrowne - zdjęcie: 03.jpg

Pracownia architektoniczna Aletta van Aalst @ Partners Architecten BV, Amsterdam dostarczyła elektroniczne pliki do wykonania form szalunkowych.

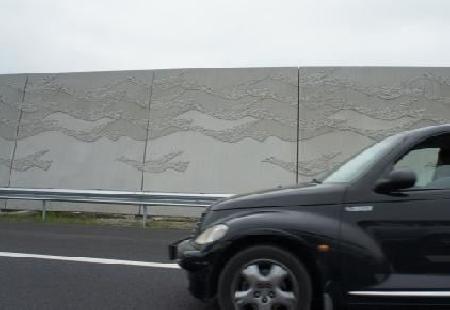

Ptaki wędrowne - zdjęcie: 04.jpg

Motyw stylizowanych ptaków wędrownych podejmuje tematykę podróży. Jest to idealny symbol w wyjątkowy sposób łączący ideę mobilności z ochroną akustyczną.

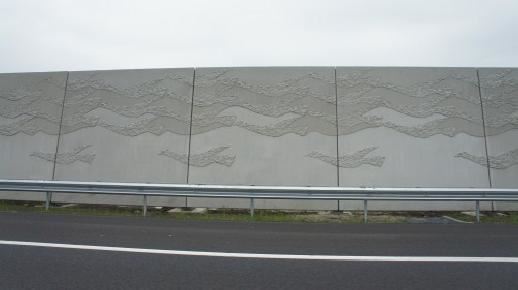

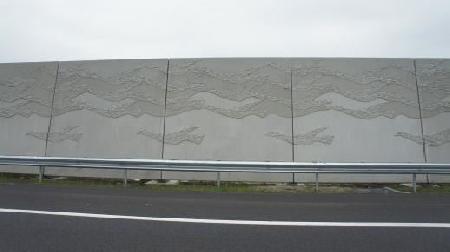

Ptaki wędrowne - zdjęcie: 05.jpg

Przy użyciu pięciu form szalunkowych zakład produkcji prefabrykatów betonowych Van Dijk Beton Hardinxveld BV wykonał 212 prefabrykowanych elementów do budowy ekranu akustycznego.

  • Ptaki wędrowne - zdjęcie: 01.jpg
  • Ptaki wędrowne - zdjęcie: 02.jpg
  • Ptaki wędrowne - zdjęcie: 03.jpg
  • Ptaki wędrowne - zdjęcie: 04.jpg
  • Ptaki wędrowne - zdjęcie: 05.jpg

Ptaki wędrowne na autostradzie przy pomocy matryc NOEplast

Wyjątkowy wygląd ekranu akustycznego dzięki kreatywnemu zastosowaniu matryc strukturalnych NOEplast

W przyszłości przejazd odcinkiem autostrady pomiędzy dwiema gminami holenderskimi, Oudenrijn i Everdingen, będzie przeżyciem wizualnym. Na holenderskiej A2 zainstalowano ekran akustyczny, którego powierzchnia nabrała odpowiedniego wyglądu dzięki zastosowaniu matryc strukturalnych NOEplast.

Motyw ekranu wykonanego z prefabrykatów betonowych, projekt pracowni architektonicznej Aletta van Aalst @ Partners Architecten BV, Amsterdam, przypomina dzieła holenderskiego malarza i grafika Mauritsa Cornelisa Eschera i przedstawia stylizowane ptaki wędrowne, nawiązujące do tematyki podróży. Taka symbolika jest odpowiednia dla autostrady. Autorce projektu udało się osiągnąć efekt kontrastu dzięki połączeniu dwóch matryc strukturalnych NOEplast. Wykorzystano motyw "Gladbeck", prostą strukturę z półokrągłymi liniami reliefowymi oraz motyw "Granit III", strukturę kamienia imitującą spękany granit. Do gładkich widocznych powierzchni z betonu zastosowano płyty multiplex. Wszystkie pliki CAD, niezbędne do stworzenia modeli, dostarczyła pani architekt. Następnie zostały one odpowiednio przygotowane przez NOE-Betonvormgeving, Arkel, Holandia, spółkę-córkę NOE-Schaltechnik, Sussen. Za pomocą nowoczesnych urządzeń do obróbki modele zostały poddane frezowaniu. Ponownie okazało się, iż matryce strukturalne NOEplast bardzo dobrze poddają się obróbce. Bezspoinowo, na zasadzie puzzli, stworzono formy szalunkowe dla wykonawcy, zakładu produkcji prefabrykatów betonowych Van Dijk Beton Hardinxveld BV, Hardinxveld-Giessendam, Holandia. Następnie poszczególne elementy zostały naklejone na płyty multiplex, a całość wykorzystana do produkcji prefabrykatów betonowych. Za pomocą łącznie pięciu form szalunkowych Van Dijk Beton wyprodukował 212 prefabrykatów betonowych do budowy ekranu akustycznego.

Standardowe matryce a indywidualny motyw

NOE-Schaltechnik zajmuje się sprzedażą matryc poliuretanowych pod nazwą NOEplast. Pomimo tego, że producent oferuje możliwość realizacji indywidualnych wzorów matryc, autorzy zdecydowali się stworzyć motyw za pomocą dwóch różnych struktur standardowych.

Możliwość wielokrotnego wykorzystania

Motyw lecących ptaków powtarza się na co szóstym elemencie ekranu. Łącznie sporządzono pięć różnych form szalunkowych, każda z nich wykorzystuje inny motyw i jednocześnie kontynuuje obraz elementu sąsiedniego. 20 kilometrowy odcinek autostrady wymagał zastosowania łącznie 212 prefabrykatów. Podczas realizacji projektu okazało się, iż kolejną zaletą matryc NOE-Schaltechnik jest możliwość ich wielokrotnego użycia, nawet do 100 razy. Projektem tym architekci holenderscy udowadniają, iż zwykłe matryce standardowe wystarczą, by nadać budowli ambitny i jedyny w swoim rodzaju wygląd.
