Projekt deskowania

Projekt deskowania - zdjęcie: pic1.jpg

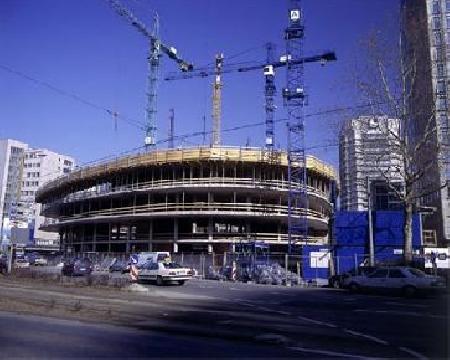

Wyjątkowy wygląd budynku wynikał z owalnego kształtu konstrukcji widocznego już w trakcie formowania deskowań. (Foto: NOE-Schaltechnik)

Projekt deskowania - zdjęcie: pic2top.jpg

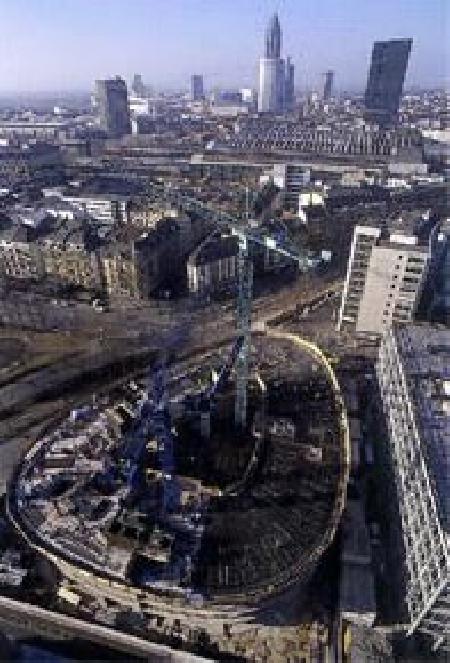

Dobrze zaplanowane stoliki stropowe pozwoliły na sprawne wykonanie konstrukcji. Koszt deskowań zgodny był z planem mimo bardzo skomplikowanych kształtów konstrukcji. (Foto: NOE-Schaltechnik)

Projekt deskowania - zdjęcie: pic3.jpg

  • Projekt deskowania - zdjęcie: pic1.jpg
  • Projekt deskowania - zdjęcie: pic2top.jpg
  • Projekt deskowania - zdjęcie: pic3.jpg

W samym centrum miasta Frankfurt Wayss & Freytag Schlüsselfertigbau AG razem z BauBeCon GmbH z udziałem projektanta, dostawcy deskowania udowodnili, że dobrze zaplanowany dobór systemu deskowania i sensowna logistyka dostaw pozwalają na kosztowo racjonalne i terminowe wykonanie bardzo trudnych konstrukcji.

Położenie placu budowy w centrum Frankfurtu, wprost przy południowej trasie wjazdowej jest szczególnie atrakcyjne; w sektorze ulic Gutleutstraße i Wilhelm-Leuschner-Straße przy Baseler Platz stoi zaokrąglona budowla, która świadomie odróżnia się od sąsiednich budynków. Sam fundament tego 10-cio piętrowego budynku biurowo - mieszkaniowego; inwestycja BAG Allgemeine Immobilienverwaltungs- und Entwicklungsgesellschaft mbH z Hamburga , zaplanowany został szczególnie wyjątkowo: asymetryczny owal jak niezgrabne jajo, obrys złożony z sześciu różnych krzywizn. Wyjątkowa jest również konstrukcja budynku. Do 6-tej kondygnacji składa się na nią szkielet stalowy, posadowione na niej 3 kondygnacje i jedna nieco cofnięta wykonane są z monolitu betonowego.

Sprawdzają się tylko najlepsze projekty deskowania.

Dla budowy "Oval Baseler Platz" przy podejmowanie decyzji o wyborze deskowania decydował koszt sprzętu. Wiadomym jest, że takie wymagania może spełnić tylko precyzyjnie dobrany i zrealizowany projekt deskowań. NOE Schalungstechnik z Süssen przedstawiła najlepszy projekt: dobór deskowania zgodny z terminami realizacji budowy, skoordynowany z minimalna ilością sprzętu. Już w trakcie składania oferty konieczny był precyzyjny podział na takty i działki betonowania od fundamentów do kondygnacji najwyższej. Zaplanowane zostały czasy montażu zbrojenia i podparcie wykonanej konstrukcji betonowej oraz ich koordynacja z dostawą deskowań. Monitorowanie wykonania konstrukcji prowadził dostawca deskowań.

Wykonywanie stropów narzucało przebieg prac konstrukcyjnych.

Proces wykonania konstrukcji podporządkowany został terminom wykonywania stropów, co spowodowało, że specjaliści z NOE Frankfurt zaproponowali sprytne rozwiązanie specjalne: dla płynnego prowadzenia prac w rytmie montaż deskowania - montaż zbrojenia - układanie betonu podzielono strop na 3 takty. Prace przy konstrukcji prowadzone były we wszystkich tych zakresach niezależnie i prawie jednocześnie, dzięki dostarczeniu takiej ilości deskowania, która pracowała we wszystkich dych taktach jednocześnie. Tak na wszelki wypadek! Stropy do 6-tego pietra wykonywane były jako gładkie z lekkim wygięciem. Zaplanowane wygięcie wynikało z dużego rozstawu podpór (do 8,0 m przy stropie d=30 cm) oraz z nawisu płyty stropowej nad ulicą, który wynosił do 4,0 m. Dla montażu deskowań oznaczało to konieczność stałej kontroli geodezyjnej.

Stropy z wygięciem wstępnym wykonuje się szybciej.

Takie budowanie ma swoje wady i zalety: trudniejszy montaż, który umożliwia szybsze przestawianie podparcia stropów. Czasy zaangażowania podpór zostają znacznie skrócone. Co 4 dni układany był beton a po 12-tu dniach kompletny strop był gotowy. Szybkie wykonywanie stropów możliwe było dzięki zastosowaniu stolików. Stoliki przyspieszają montaż deskowania i gwarantują bezpieczną obsługę na krawędziach stropu dzięki zintegrowanym barierkom brzegowym. Dostawa właściwie zmontowanych stolików musi być zgodna z projektem stropu, co dla zaokrąglonego rzutu stropu nie jest takie łatwe. Dostarczane były znaczne ilości wstawek stolikowych niesystemowych. Na stałe obecne były na budowie stoliki o łącznej powierzchni 2.500 m2 , które pracowały na wszystkich kondygnacjach. Demontaż stolików i ich nowa konfiguracja konieczna była dla wykonania trzech ostatnich, monolitycznych kondygnacji. Taki inteligentny plan deskowań umożliwił nadrobienie 3 tygodni opóźnienia i wyprzedzenie terminu o jeden tydzień.

Deskowanie fundamentów użyte do formowania podciągów

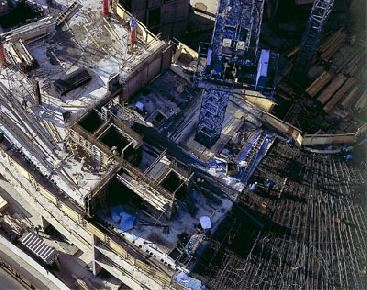

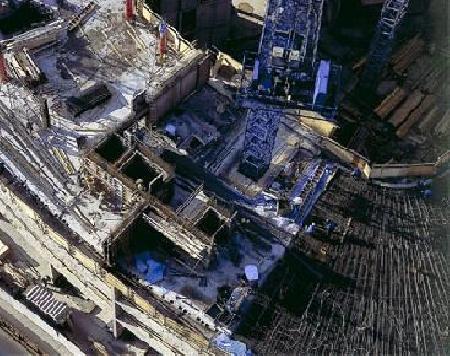

Od 6-tej kondygnacji nastąpiła zmiana układu konstrukcyjnego: należało wykonać wiele podciągów, bardzo ciasno obok siebie zaplanowanych z koniecznością wmontowania dużej ilości zbrojenia. Najszybsze w takich zadaniach są deskowania specjalne dla fundamentów !. NOE SL 2000 proponuje małe, łatwe w montażu tarcze, które doskonale radzą sobie z takimi zadaniami. Przebieg pracy nie był jednak bardzo typowy: na podłożu uformowanym ze stolików najpierw było montowane zbrojenie, które dopiero wtedy zamykano w deskowaniu . Bardzo duże ilości zbrojenia utrudniały spinanie tarcz deskowania.Wszystkie podciągi zostały wypełnione betonem przed układaniem stropu. Deskowanie boków zostało zdemontowane a podstawa ze stolików pracowała jako element konstrukcji deskowania stropu. Inne wykonanie formowania stropu, np. za pomocą typowych konstrukcji dla podciągów było by zdecydowanie trudniejsze: "Nie udało by się nam tak szybko pracować gdyby nie doskonałe połączenie kombinacji stolików stropowych z deskowaniem fundamentów NOE "; powiedział Kierownik Budowy - Norbert Burger. Wiadomym jest, że szybkie wykonanie kondygnacji podziemnych ma decydujący wpływ na czas wykonania konstrukcji. Jednostronne formowanie ścian dostawionych do "ścianek berlińskich" wykonane zostało ramowym systemem NOEtop podpartym solidną konstrukcją konsol do wysokości 7,0 m, a szczelność dla wilgoci gwarantowała technologia "białej wanny". Strop podparty był wieżami NOE ST 200 z ułożonym na nich rusztem z dźwigarów H 20. Wraz ze stropem układane były rampy zjazdowe. Wykonywanie kondygnacji podziemnych zostało na tyle przyśpieszone, że możliwe było nadrobienie opóźnień w wykonywaniu wykopów.
