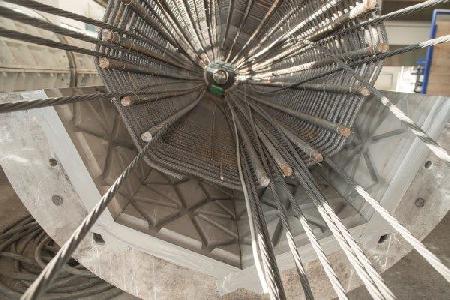

Połówka szalunku kolumny z wklejoną matrycą NOEplast

NOE®plast Europoles - zdjęcie: Europoles02.jpg

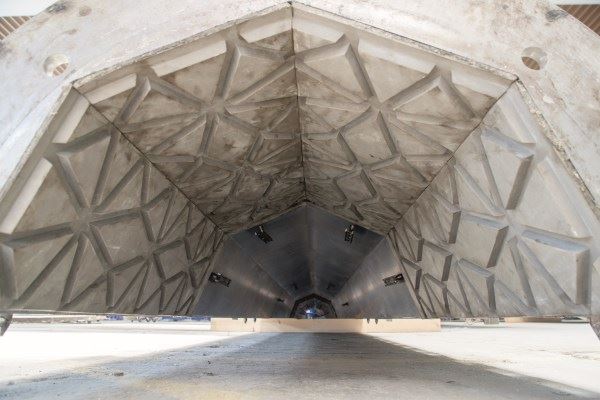

Druga połowa formy na kolumnę z matrycami NOEplast

NOE®plast Europoles - zdjęcie: Europoles03.jpg

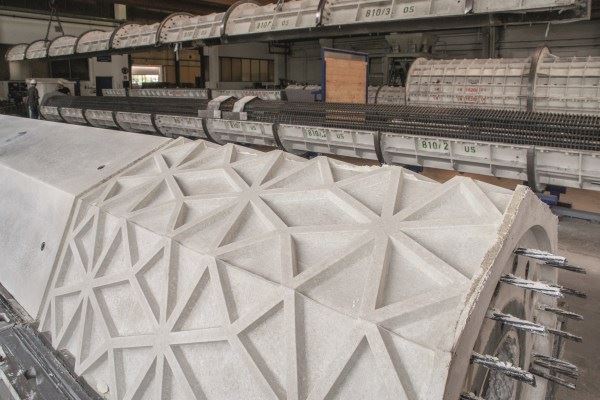

Na pierwszym planie goła kolumna, w tle forma na kolejną kolumnę, która za chwilę zostanie zamknięta.

NOE®plast Europoles - zdjęcie: Europoles04.jpg

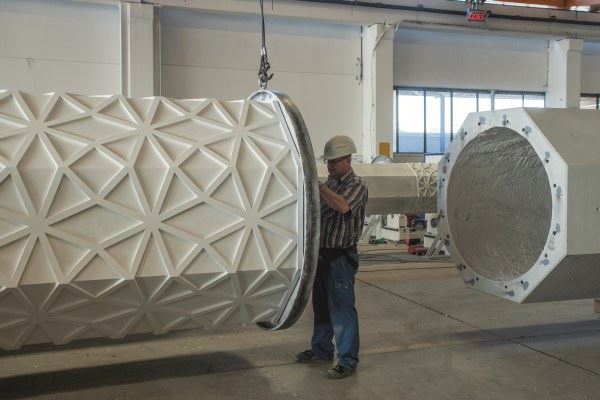

Na tym zdjęciu doskonale widać właściwą średnicę kolumn.

NOE®plast Europoles - zdjęcie: Europoles05.jpg

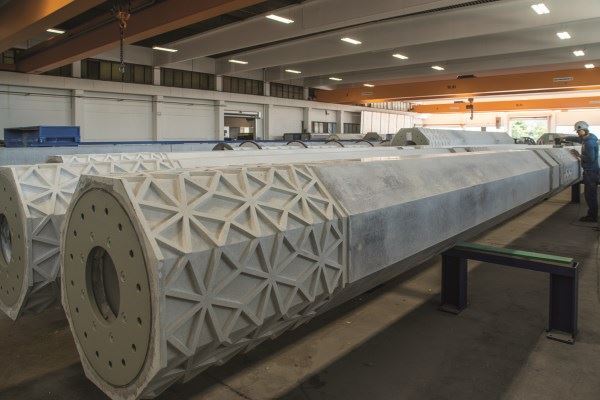

Przygotowywanie kolumn do malowania.

NOE®plast Europoles - zdjęcie: Europoles06.jpg

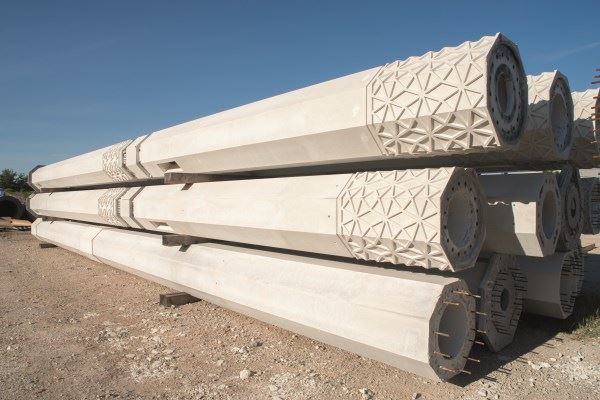

Wykończone kolumny czekają na transport do Algieru.

NOE®plast Europoles - zdjęcie: Europoles07.jpg

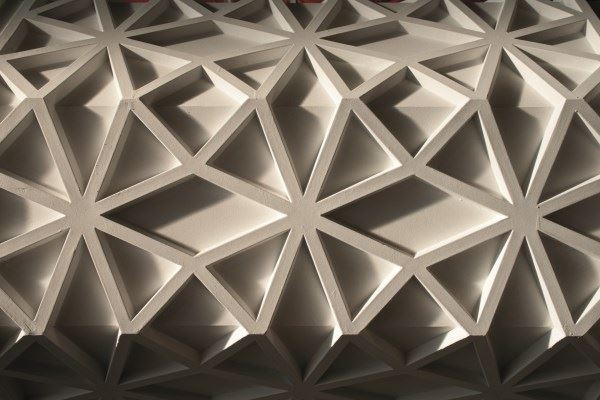

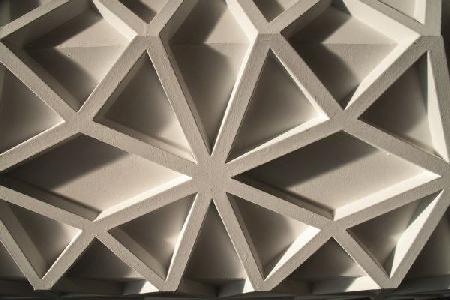

Ten ornament zdobi kolumny przeznaczone do Algierskiego meczetu Djamaâ el DjazaÏr.

NOE®plast Europoles - zdjęcie: Europoles08.jpg

  • NOE®plast Europoles - zdjęcie: Europoles01.jpg
  • NOE®plast Europoles - zdjęcie: Europoles02.jpg
  • NOE®plast Europoles - zdjęcie: Europoles03.jpg
  • NOE®plast Europoles - zdjęcie: Europoles04.jpg
  • NOE®plast Europoles - zdjęcie: Europoles05.jpg
  • NOE®plast Europoles - zdjęcie: Europoles06.jpg
  • NOE®plast Europoles - zdjęcie: Europoles07.jpg
  • NOE®plast Europoles - zdjęcie: Europoles08.jpg

Kolumny do trzeciego pod względem wielkości meczetu na świecie

Ozdobne teksturowane matryce NOEplast do ośmiobocznych kolumn

W sercu Zatoki Algierskiej, nad samym brzegiem morza, właśnie powstaje trzeci co do wielkości na świecie meczet. Szczególną rolę w konstrukcji budowli pełni 618 białych ośmiobocznych kolumn. Kolumny zostały wyprodukowane i dostarczone przez firmę Europoles GmbH & Co. KG z Neumarkt w Niemczech. By nadać kolumnom wymaganych zdobień firma zdecydowała się użyć matryc NOEplast z NOE-Schaltechnik w Süssen w Niemczech.

Będący obecnie w trakcie budowy meczet Djamaâ el DjazaÏr (Meczet Algieru) będzie miejscem kultu nie ustępującym w niczym innym ogromnym religijnym budynkom z całego świata. Na ten przykład wymiary meczetu są większe niż wymiary bazyliki Św. Piotra w Rzymie. 265 metrowy minaret minimalnie pobił dotychczasowy rekord należący do minaretu meczetu z Casablanki. Meczet Djamaâ el DjazaÏr został zaprojektowany przez architektów z Frankfurtu, z firmy KSP Jürgen Engel, którzy uznali kolumny meczetu za kluczowe w projekcie całego budynku. Nie tylko spełniają one funkcje nośne ale są również charakterystycznym dla budynku elementem architektonicznym. Architektom udało się stworzyć przestrzenny budynek pełen światła, pomimo jego gigantycznych rozmiarów, dzięki estetycznemu wyrazowi kolumn a także umiejętnemu ich rozplanowaniu.

Wirowany beton

Projekt obejmuje 618 ośmiobocznych kolumn. Są one niezwykle smukłe, śnieżnobiałe oraz wysokie na 32 metry. Ponieważ kolumny określają charakterystykę budynku, ich brzegi muszą być ostre a ich powierzchnie bez żadnych skaz. By mieć pewność, że tak się stanie na producenta kolumn wybrano firmę Europoles z Neumarkt w Niemczech, z regionu Górnego Palatynatu. Firma ta specjalizuje się w produkcji masztów (do np. linii wysokiego napięcia) z wirowanego betonu. Pracownicy fabryki wlewają beton do długiego cylindrycznego szalunku, który obraca się wokół swojej podłużnej osi z prędkością nawet do 800 obrotów na minutę. Powoduje to, że beton zostaje przyciśnięty do ścian szalunku z siłą równą 20-krotnemu ciążeniu ziemskiemu. W efekcie uzyskuje się niezwykle jednolitą powierzchnię pozbawioną jakichkolwiek ubytków. Siły odśrodkowe tworzą w środku tuby pustkę, która jest używana w meczecie do drenażu oraz pozostawia miejsce na kable od kamer i oświetlenia.

Projekt architektoniczny

Większość kolumn ma idealnie równą powierzchnię, ale jedna trzecia kolumn pokryta jest reliefami przedstawiającymi typowo orientalne ozdobne detale. Zarząd Europoles wiedział, że tego typu przyciągające wzrok ozdobne motywy wymagają największej precyzji. By mieć pewność, że projekt się powiedzie Europoles stworzyło relief za pomocą NOEplast. Te matryce do fakturowania z NOE-Schaltechnik słyną z wielkiej dokładności w formowaniu kształtów. Wystarczy tylko położyć lub przykleić maty szalunkowe do szalunków - w zależności od tego czy będą używane do tworzenia prefabrykatów czy do tworzenia betonowych elementów. Wszystkie następne kroki są takie same jak w przypadku normalnego betonowania. Oznacza to, że pracownik może normalnie wylać, zagęścić i zakonserwować beton. Następnie szalunek jest usuwany i ukazuje się wybrana struktura. Produkcja kolumn w Europoles następowała w podobny sposób. Pracownicy fabryki musieli przykładać szczególną uwagę do tego, by styki wszystkich ośmiu rogów kolumn tworzyły idealnie gładką linię.

Motyw gwiezdny

Ponieważ kolumny są różnych rozmiarów NOE-Schaltechnik dostosował gwiezdny wzór w szalunkach tak, by pasował do kolumn różnych wymiarów. W efekcie uzyskano reliefy wyglądające jak piękne, jednolite obwódki. Szablon motywu arabeskowego został stworzony przez ekipę projektową. NOE-Schaltechnik wyprodukował matryce pojedynczo, zgodnie z wymaganiami architektów. Ponad to, poza specjalnymi motywami, producent oferuje również szeroką gamę standardowo teksturowanych matryc. Obejmują one różne kamienne i murarskie struktury, motywy kwiatowe i wiele więcej. Matryce te zapewniają prosty sposób na nadanie wewnętrznym lub zewnętrznym powierzchniom betonowym zindywidualizowanego wyglądu. Robotnicy pracujący przy maszynach po wyjęciu kolumn z szalunków, przekazują je do dalszego procesu, podczas którego powierzchnia jest sprawdzana, jakiekolwiek nadlewki usuwane a kolumny zostają starannie zapakowane i przygotowane do transportu.

Krok po kroku do zabezpieczenia przed trzęsieniem ziemi

32 kolumny w sali modlitw mają ponad 32 m wysokości. Nie mogły być ułożone i przetransportowane w jednym kawałku. Zatem Europoles wykonał je w trzech częściach, każda o długości 10 metrów i ważąca 34 tony. Zostały połączone w Algierze przy użyciu kołków i połączeń gniazdowych. Wgłębienia pomiędzy kołkiem a ścianą zostały wypełnione płynną betonową zaprawą murarską. Inżynierowie, którzy zaprojektowali kolumny musieli wziąć pod uwagę położenie Algieru w rejonie zagrożonym trzęsieniami ziemi. Każda z kolumn meczetu podtrzymuje 125 metrów kwadratowych dachu oraz unosi ciężar 6 meganewtonów. By przygotować budynek na ewentualne sejsmiczne drgania inżynierowie tak zaprojektowali beton w kolumnach by rozpadł się przed innymi elementami budowli. Z drugiej strony klatka wzmacniająca kolumny musiała pozostać jak najmniej tknięta i wciąż zdolna do podtrzymywania dachu. Tylko w ten sposób nagłe zapadnięcie się budynku mogłoby zostać uniknięte a przebywający w środku ludzie mieliby szansę na ucieczkę. Pozostaje nadzieja, że budynek nigdy nie zostanie narażony na taką katastrofę a przebywający w meczecie będą mogli skupić się na niezakłóconej modlitwie w tym przepięknym otoczeniu.

Meczet ma być ukończony w połowie 2017 roku.
