Krzywizny - po kraniec horyzontu

Data publikacji: 2007-08-13

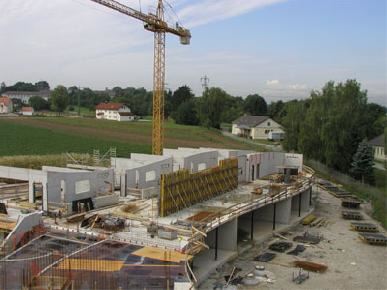

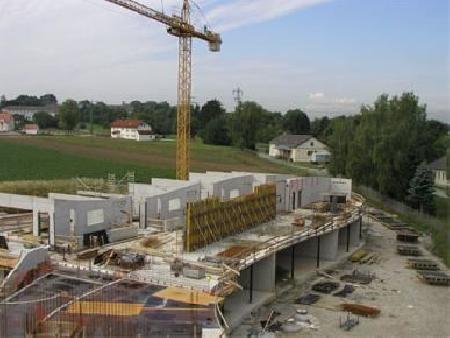

Krzywizny - po kraniec horyzontu - zdjęcie: pic1top.jpg

Łukowate ściany z zafalowaną wysokością dla dopasowania do geometrii dachu - wyglądały jak fale na morzu

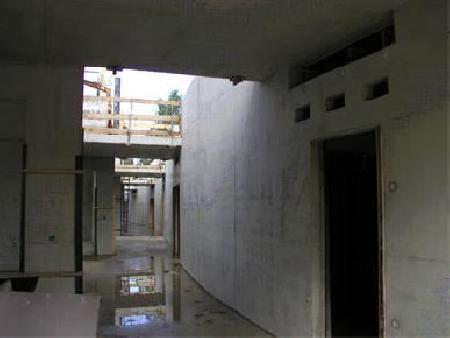

Krzywizny - po kraniec horyzontu - zdjęcie: pic2.jpg

Zarówno jakość betonowej powierzchni jak i precyzja wykonania geometrii ścian spotkały się z uznaniem inwestora i architektów.

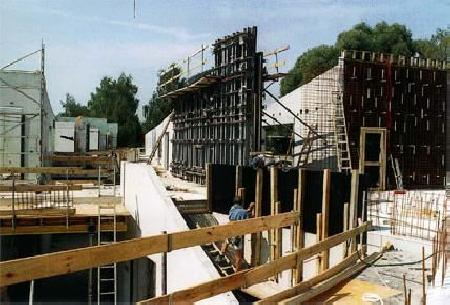

Krzywizny - po kraniec horyzontu - zdjęcie: pic3.jpg

Przy pomocy NOE R400 wykonała Firma Fuchs Systembau GmbH łukowate ściany o promieniach krzywizny od 15,00 m do 400 m.

Krzywizny - po kraniec horyzontu - zdjęcie: pic4.jpg

Tak jak to widać na modelu wyglądać będzie szkoła Montessori w Aufkirchen.

Krzywizny - po kraniec horyzontu - zdjęcie: pic5.jpg

  • Krzywizny - po kraniec horyzontu - zdjęcie: pic1top.jpg
  • Krzywizny - po kraniec horyzontu - zdjęcie: pic2.jpg
  • Krzywizny - po kraniec horyzontu - zdjęcie: pic3.jpg
  • Krzywizny - po kraniec horyzontu - zdjęcie: pic4.jpg
  • Krzywizny - po kraniec horyzontu - zdjęcie: pic5.jpg

Budowa szkoły Montessori w Aufkirchen realizowana przez FS Fuchs-Systembau GmbH z Neumarkt pozwoliła ponownie udowodnić: beton architektoniczny wykonać można deskowaniami systemowymi bez zbędnej, dodatkowej kosmetyki pod warunkiem stosowania odpowiednich deskowań, dobrego projektu deskowania i fachowej obsługi . Ponadto pamiętać należy o racjonalnych kosztach deskowania i szybkości pracy.

Szkoła Montessori w Aufkirchen to pierwsza w Niemczech budowa szkoły w systemie Passivhaus. Wysoka izolacyjność termiczna, sterowana wentylacja, odzysk energii cieplnej traconej, to zadania dla instalacji technicznej a łukowe wyprofilowanie ścian, to było zadanie dla wykonawcy konstrukcji monolitycznej. Budowla zespolona jest z charakterem krajobrazu: fundament ma kształt litery "S"; nałożony na budynek "zielony dach" wznosi się z jednego końca od zera do siedmiu metrów , w rejonie auli do 9 metrów, by dalej spadać znów do zera i zniknąć przy gruncie. We wnętrzu widoczne są łukowate ściany , zgodne z profilem fundamentów z krzywiznami o promieniu 15 m do 280 m, oraz 400 m! Krzywizny zmieniają się skokowo, z np. 17 m na 170 m! Na styku tych krzywizn nie mogło pojawić się załamanie, specjaliści z Firmy FS Fuchs-Systembau tak formowali deskowania NOE R 275 aby zmiany krzywizny ścian przebiegały płynnie i harmonijnie.

Dla przeniesienia geometrii dachu ściany formowane były nie tylko łukowato, ale z zafalowaniem ich szczytów. Zaczynały się np. od wysokości + 2,30 m by płynnie wspiąć się do 3,50 ma następnie obniżyć do 2,30 m. Takie niecodzienne zmiany wysokości wymagały stałego nadzoru geodetów z biura I. P. V. - B. Korndoerfer: które przenosiło planowane wysokości z namierników ustawionych po za budynkiem. Zadanie było tym trudniejsze dla wykonawcy i dla dostawcy deskowań. Pracując zestawem 165 m2 deskowania NOE R400 o podwyższonej wysokości oraz zestawem 300 m2 deskowania stropu NOE H20 wykonane zostały przez FS Fuchs-Systembau GmbH ściany o krzywiznach od 15,00 m do 400 m. Gotowe do stosowania deskowania z nastawionym, pierwszym promieniem krzywizny dostarczone były na plac budowy. Przy pomocy wzorników następowało przestawiane form na inne promienie krzywizn ścian wprost na budowie.

Beton architektoniczny wynika z lustrzanego odbicia deskowań.

Projekt deskowania tej niecodziennej budowli opracowali technicy z NOE. Ściany miały kształty na tyle dowolne, że nie wszystkie można było bez przeszkód wykonać deskowaniem systemowym. Wykonane profilowania form, za zgodą architektów i inwestora, odchylały się od linii teoretycznych o 6 - 8 mm. Całość pozwoliła zachować płynność zafalowania ścian.

Chociaż pierwsze próby wykazały, że "jeden źle dobrany promień przewalał całą estetykę ścian !", jak to nazwał brygadzista Georg Bogner. Dostarczone, zgodnie z pierwszą krzywizną, formy ścian były bardzo często przestawiane na budowie, bo nie było wielu powtarzających się łuków. Dużą pomocą były dostarczone z NOE wzorniki krzywizn. Ilość przestawień nie była dla Kierownika Budowy Markusa Plank żadną tragedią; stalowa, cynkowana konstrukcja deskowań NOE pozwala na wykonanie wielu powtórzeń bez konieczności wymiany sklejki. Zmiany wysokości betonowania od 3,50 m do 5,25 m można było dzięki bezstopniowej zmianie wysokości form swobodnie realizować. Dla zachowania 4 miejsc spinania form na wysokości 3,0 m zostały one doposażone w dodatkowe pasy zewnętrzne. Dla sprostania wymaganiom symetrii ścian o zmiennych wysokościach nałożona została na formy NOE dodatkowa warstwa odpowiednio dociętej sklejki. Wykonane zostało zadanie budowy ponad 3000 m. kw. ścian z betonem architektonicznym. Dla takich wymagań i przy dużym zagęszczeniu zbrojenia w ścianach o grubości 20 cm stosowano "normalny" B25 z uziarnieniem 0-8 mm i odpowiednimi plastyfikatorami. Dla szczelności deskowania należało przy tym precyzyjnie je montować, wstawiając do ich konstrukcji taśmy i węże uszczelniające. Wynik końcowy nie ma sobie nic do zarzucenia: zarówno jakość powierzchni betonu jak i precyzja wykonania zyskały poklask architekta i inwestora. Pan Kierownik Markus Plank oraz brygadzista Georg Bogner zadowoleni byli z wyboru deskowań NOE R 275 .
