Hala Sportowa w Calais we Francji

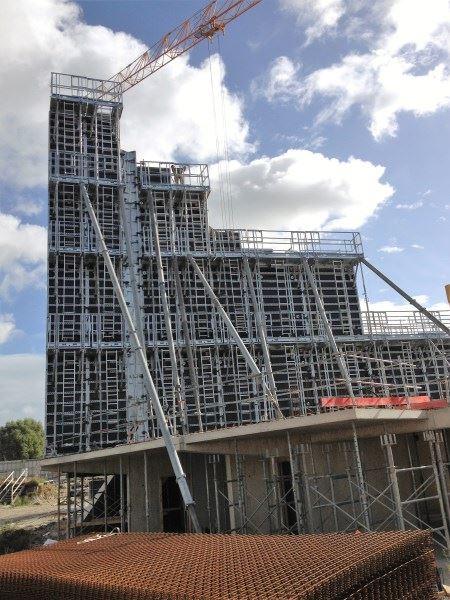

Hala Sportowa w Calais we Francji - zdjęcie: salle_de_sport_01.jpg

Pierwsze użycie NOEtop S podczas budowy Hali Sportowej przy Quai de la Moselle w Calais we Francji - kontrahent całkowicie przekonał się do NOEtop S.

Hala Sportowa w Calais we Francji - zdjęcie: salle_de_sport_02.jpg

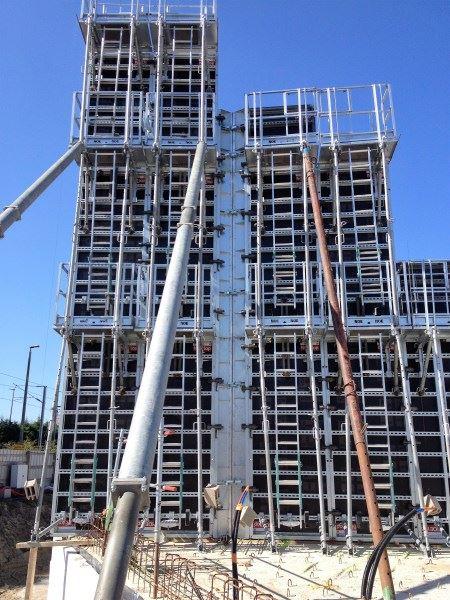

Opatentowane nastawne wewnętrzne i zewnętrzne narożniki z ich łatwymi w obsłudze mechanizmami oraz wymiennymi listwami narożnymi PU zaspokoją każde życzenie klienta.

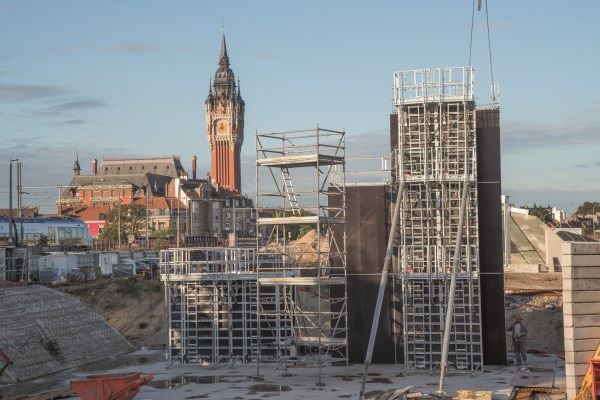

Hala Sportowa w Calais we Francji - zdjęcie: salle_de_sport_03.jpg

W tle charakterystyczny punkt Calais- ratusz. Na pierwszym planie system NOEtop S ze zintegrowanymi rusztowaniami.

Hala Sportowa w Calais we Francji - zdjęcie: salle_de_sport_04.jpg

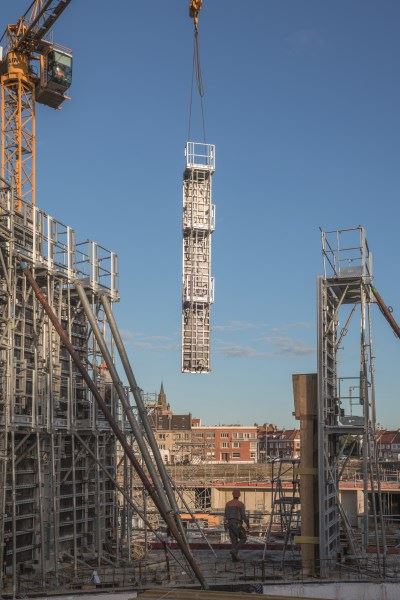

NOEtop S można przenieść w inne miejsce bez konieczności rozmontowywania rusztowań i drabin.

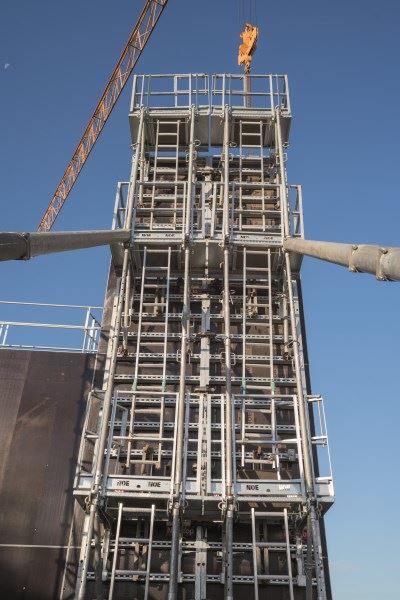

Hala Sportowa w Calais we Francji - zdjęcie: salle_de_sport_05.jpg

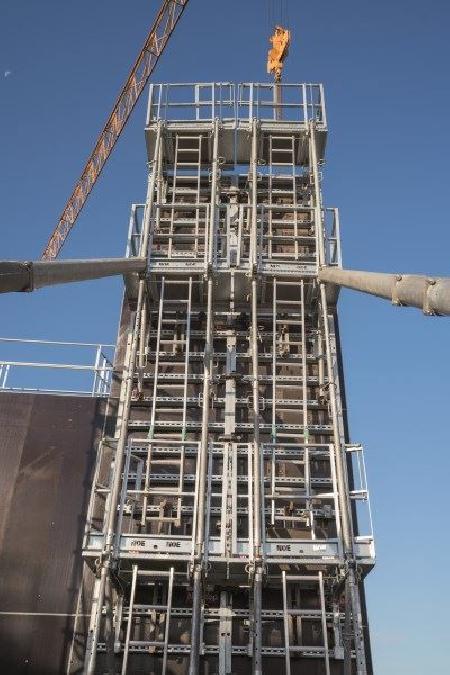

Szalunek ścienny osiągnął wysokość 11,50 m. Pomosty będące integralną częścią NOEtop S ułatwiły dostęp do ściągów jednostronnych.

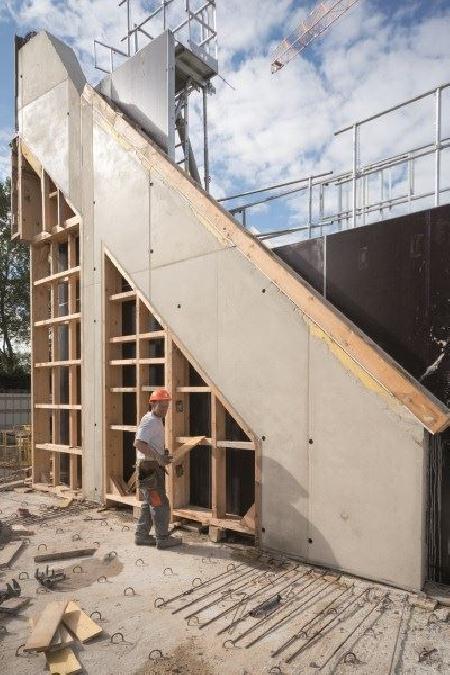

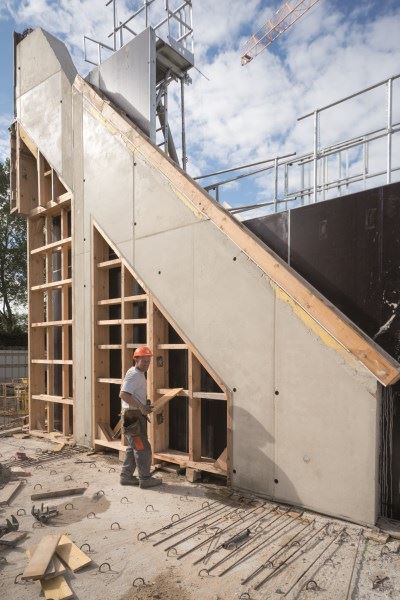

Hala Sportowa w Calais we Francji - zdjęcie: salle_de_sport_06.jpg

NOEtop S z pewnością imponuje jakością swoich jasnych betonowych powierzchni.

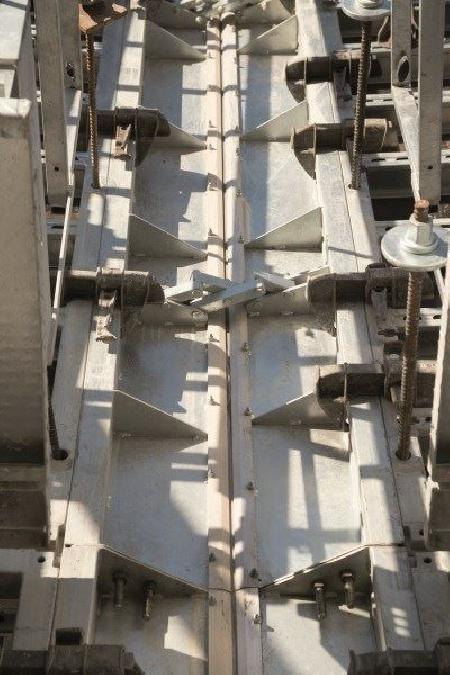

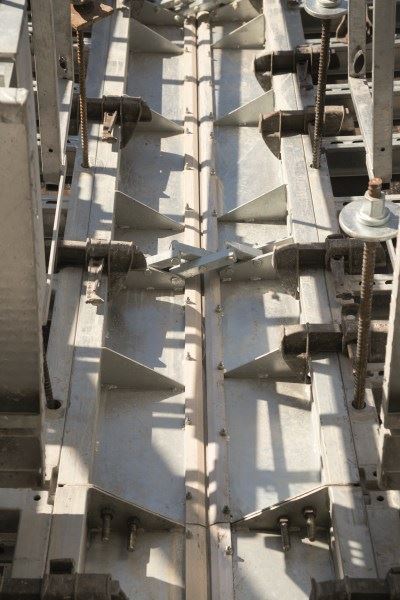

Hala Sportowa w Calais we Francji - zdjęcie: salle_de_sport_07.jpg

Opatentowane nastawne zewnętrzne i wewnętrzne kątowniki NOEtop z ich łatwym w obsłudze mechanizmem oraz wymiennymi listwami PU zaspokoją każde życzenie klienta.

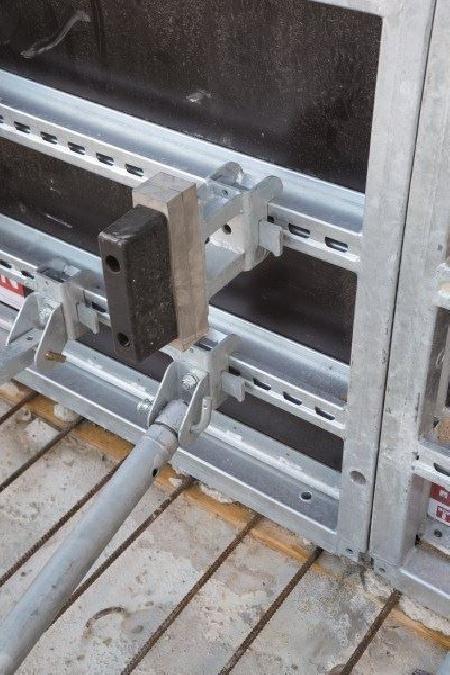

Hala Sportowa w Calais we Francji - zdjęcie: salle_de_sport_08.jpg

Dystans przymocowany z tyłu panelu NOEtop S umożliwia łatwy i bezpieczny transport części.

Hala Sportowa w Calais we Francji - zdjęcie: salle_de_sport_09.jpg

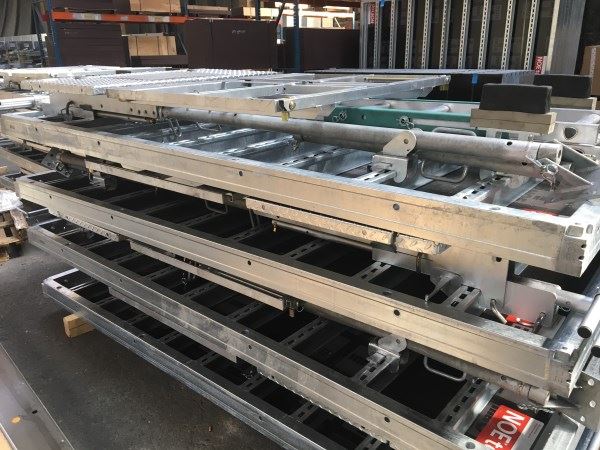

NOEtop S dostarczane jest na plac budowy gotowe do natychmiastowego użycia. Obejmuje to również zastrzały, pomosty i drabiny. Kolejną zaletą systemu jest mała ilość miejsca, jaką zajmuje po złożeniu.

  • Hala Sportowa w Calais we Francji - zdjęcie: salle_de_sport_01.jpg
  • Hala Sportowa w Calais we Francji - zdjęcie: salle_de_sport_02.jpg
  • Hala Sportowa w Calais we Francji - zdjęcie: salle_de_sport_03.jpg
  • Hala Sportowa w Calais we Francji - zdjęcie: salle_de_sport_04.jpg
  • Hala Sportowa w Calais we Francji - zdjęcie: salle_de_sport_05.jpg
  • Hala Sportowa w Calais we Francji - zdjęcie: salle_de_sport_06.jpg
  • Hala Sportowa w Calais we Francji - zdjęcie: salle_de_sport_07.jpg
  • Hala Sportowa w Calais we Francji - zdjęcie: salle_de_sport_08.jpg
  • Hala Sportowa w Calais we Francji - zdjęcie: salle_de_sport_09.jpg

Wygórowane wymagania szczęśliwie zaspokojone

NOEtop S przechodzi chrzest bojowy podczas budowy Hali Sportowej przy Quai de la Moselle w Calais we Francji

W Calais powstaje Hala Sportowa ze stałymi i wysuwanymi trybunami. Fundamenty wspierające trybuny składają się z trójkątnych jasnych betonowych ścian, które pozostaną odsłonięte w niektórych miejscach i które mają strome pionowe boki. By uzyskać taki kształt z betonu, ekipa budowlana zdecydowała się na użycie ściennych szalunków NOEtop S.

Calais to znany port dla promów płynących do Wielkiej Brytanii. Ale to nadbrzeżne miasto ma o wiele więcej do zaoferowania. Oprócz pięknych widoków odwiedzający Calais mogą podziwiać wybitną architekturę- taką jak np. hala sportowa o powierzchni 2400 m2 , która właśnie powstaje w centrum miasta. Położona jest dokładnie przy samej Quai de la Moselle a można ją od razu dostrzec dzięki jej charakterystycznej szklanej fasadzie. To istne dzieło sztuki będzie miejscem rozgrywek w koszykówkę, siatkówkę czy w piłkę ręczną. Budynek posiada stałe i wysuwane trybuny, by nawet 1500 widzów mogło wygodnie oglądać mecze. Fundamenty trybun zostały wykonane z jasnego betonu przy pomocy paneli NOEtop S. Zadanie wylania fundamentów przypadło kontrahentowi Demathieu Bard z Montigny-les-Metz. A partnerem głównego dostawcy pracującego przy tym projekcie jest NOE France - Téchnique de Coffrage, St. Quentin, francuska filia NOE-Schaltechnik z Süssen w Niemczech.

Osiągnięte wymagania przy budowie trybun dzięki NOEtop S

Złożoność konstrukcji nie jest widoczna na pierwszy rzut oka, ponieważ fundamenty trybun o długości 150 m składają się z trójkątnych betonowych ścian. Ściany są od siebie oddalone o około 7 m. Ich wysokość maksymalna to 11,5 m a szerokość 18 m. W różnych miejscach na ścianach znajdują się otwory co stwarza uczucie lekkości budowli a widzowie mogą swobodnie się poruszać pod trybunami. Ściany posiadają zgięcia- nagłe zmiany w pionowej konstrukcji. Stanowiło to kolejne wyzwanie podczas budowy. Ekipa budowlana zdecydowała się użyć ściennych szalunków NOEtop S by w pełni sprostać temu trudnemu zadaniu.

To właśnie przy tym projekcie niezwykle solidny system NOEtop S (S symbolizuje bezpieczeństwo, z angielskiego "safety") mógł udowodnić swoją wszechstronność. System powstał specjalnie z myślą o krajach z wyjątkowo wysokimi standardami bezpieczeństwa na placach budowy. Rusztowania z barierkami bezpieczeństwa dookoła, drabiny oraz podpory pionujące przymocowywane są bezpośrednio do ogromnych paneli NOEtop S i dostarczane są na place budowy gotowe do natychmiastowego użycia. Wystarczy rozstawić rusztowania i wyregulować zastrzały a NOEtop S jest już gotowe do użycia. Wymaga tylko ponownego złożenia przed przeniesieniem w kolejne miejsce. Elementów zabezpieczających nie trzeba demontować ani usuwać w celu przewiezienia czy składowania.

NOE oferuje w systemie NOEtop S wiele paneli w różnych rozmiarach, co oznacza że klient zawsze będzie w stanie stworzyć najwłaściwszy dla siebie wzór połączeń. Panel XXL o rozmiarach 5,30 x 2,65 m jest największym szalunkiem dostępnym na rynku i umożliwia wylanie ponad 14 m2 betonu bez widocznych śladów po połączeniach szalunków. Innymi zaletami NOEtop S to łatwość w obsłudze oraz wyjątkowa wytrzymałość. Wszystkie ramy i profile są ocynkowane z zewnątrz i od wewnątrz. Ściągi jednostronne mogą z łatwością być umieszczane w jakimkolwiek miejscu zintegrowanego pasa montażowego. Szalunki, które przeszły testy GSV wytrzymają nacisk betonu o wartości 88 kN/m2.

Wyraziste narożniki i brzegi

NOE-Schaltechnik oferuje również wiele dodatkowych modułów, by poszerzyć zakres ich możliwości. I tak na przykład dostępne są przegubowe kątowniki na zewnętrzne i wewnętrzne naroża. Dzięki temu powstają wyraziste narożniki o kątach znacznie większych lub mniejszych niż 90°.Był to decydujący argument przy podejmowaniu decyzji o użyciu produktów NOE na placu budowy w Calais. Połączenie narożne jest opatentowane i słynie z jego łatwego w obsłudze mechanizmu nastawnego, co pozwala na ustawienie narożnika pod niemal każdym kątem. Wymienialne zewnętrzne i wewnętrzne listwy narożnikowe PU zapobiegają wyciekaniu mleczka cementowego. Dzięki temu narożniki wyglądają bardzo estetycznie, co było priorytetem w Calais, ponieważ beton pozostaje tu na wierzchu.

Ponadto, zawiasy kątowników nigdy nie zalepiają się twardniejącym betonem. Pozwala to zaoszczędzić czas przeznaczony na czyszczenie i serwisowanie szalunków. Łatwy w obsłudze dopasowujący się mechanizm znacznie ułatwia wznoszenie i zdejmowanie szalunków. System ten pozwolił kontrahentowi na stworzenie zgięcia w ścianie bez żadnych komplikacji. Jednakże, pozostało jeszcze jedno wyzwanie do pokonania

Specjalne elementy wkładane do szalunków

Ostatnią rzeczą do zrobienia było znalezienie sposobu na wylanie betonu w taki sposób by uzyskać ściany o specjalnych kształtach. Bez pomocy dodatkowych elementów beton sam by się wyrównał i niemożliwe by było ukształtowanie trójkątnej ściany zwężającej się do góry. By to osiągnąć kontrahent umieścił odpowiednie ramki w środku szalunku, które by utrzymały beton w wymaganym trójkątnym kształcie. Podobną rzecz zrobiono przy otworach w ścianach. W efekcie jedynie 2 miesiące zajęło kontrahentowi ukończenie prac budowlanych. Jak tylko budynek zostanie oddany do użytku publicznego, zaczną się rozgrywać mecze w tym wyjątkowym otoczeniu.
