Dobry plan, to połowa sukcesu - Cottbus

Dobry plan, to połowa sukcesu - Cottbus - zdjęcie: pic1.jpg

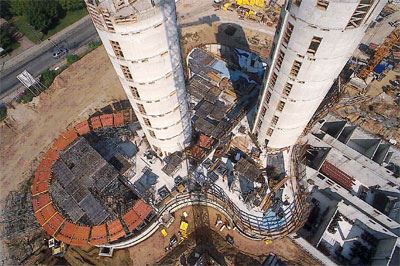

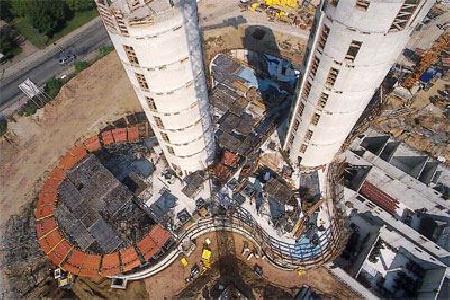

Budowa IKMZ Cottbus: kombinacja stolików stropowych typowych i specjalnych z elastycznym systemem zmiennych wysokości podparcia

Dobry plan, to połowa sukcesu - Cottbus - zdjęcie: pic3.jpg

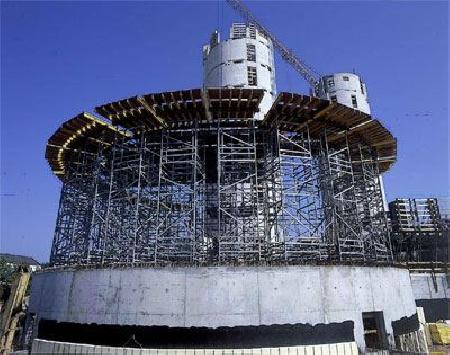

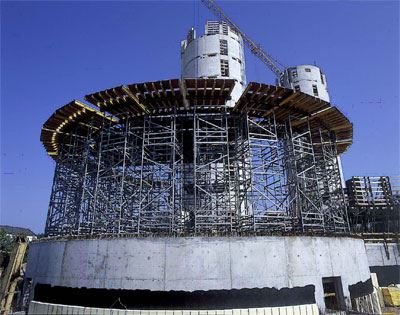

Tylko koordynacja dostaw stolików typowych i specjalnych zapewniała właściwe tempo budowy.

Dobry plan, to połowa sukcesu - Cottbus - zdjęcie: pic4.jpg

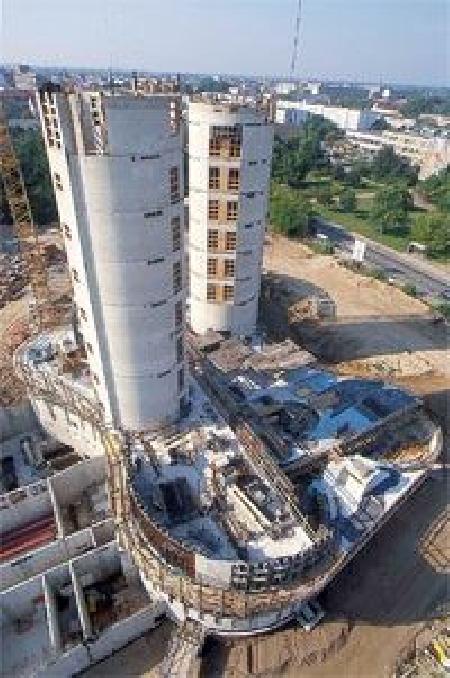

Ściany zewnętrzne zaokrąglone zgodnie z 7-dmioma różnymi promieniami krzywizn (!) - zadanie dla systemu NOE R 275.

Dobry plan, to połowa sukcesu - Cottbus - zdjęcie: pic5.jpg

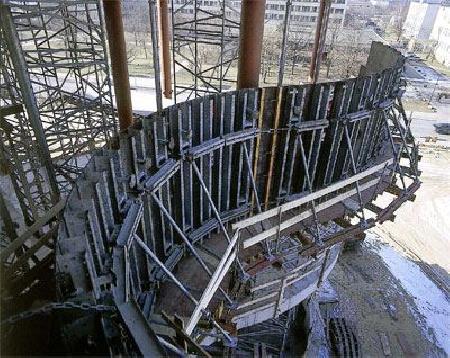

Charakter budowli wynika z zaokrąglonych płyt stropowych o grubościach 25 , 30 i 35 cm.

Dobry plan, to połowa sukcesu - Cottbus - zdjęcie: titleipic2.jpg

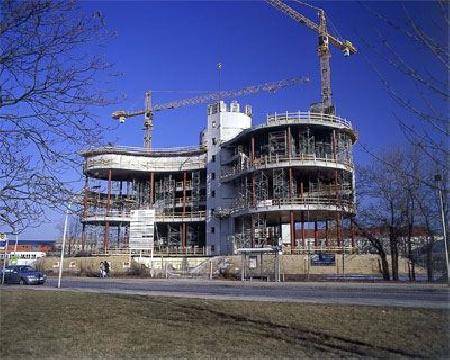

Charakter budowli wynika z zaokrąglonych płyt stropowych o grubościach 25 , 30 i 35 cm.

  • Dobry plan, to połowa sukcesu - Cottbus - zdjęcie: pic1.jpg
  • Dobry plan, to połowa sukcesu - Cottbus - zdjęcie: pic3.jpg
  • Dobry plan, to połowa sukcesu - Cottbus - zdjęcie: pic4.jpg
  • Dobry plan, to połowa sukcesu - Cottbus - zdjęcie: pic5.jpg
  • Dobry plan, to połowa sukcesu - Cottbus - zdjęcie: titleipic2.jpg

Elementy typowe - projekt + montaż.

Nowe Centrum Dydaktyczne IKMZ Uniwersytetu Technicznego w Cottbus oraz Allianz-Arena, przyszła siedziba FC Bayern i TSV 1860 München, mają coś wspólnego: na obu obiektach zrealizowana została specjalna wizja architektów Jaques Herzog i Pierre de Meuron. Dla boiska sportowego to blask elewacji w barwach klubowych a dla Centrum w Cottbus , to elewacja, która "nie ma pleców"; nie wiadomo gdzie jest w tym budynku przód a gdzie tył chociaż całość jest dość spójna. Wszystkie fragmenty elewacji są zaokrąglone, tworzą przenikające się płaszczyzny. Zrealizowanie takiej wizji, to zadanie specjalne dla Firmy Züblin AG, z Drezna oraz Oddziału NOE Schaltechnik w Cottbus.

Estetykę budynku wyznaczają zaokrąglone powierzchnie stropów o grubościach 25 cm, 30 cm i lokalnie 35 cm. To wszystko należało wykonać tak samo dla siedmiu kondygnacji: niezależnie od wejścia głównego, którego forma i zaokrąglenia są dla każdej kondygnacji inne; powierzchnie wszystkich kondygnacji nie pokrywają całego obrysu fundamentów; szyby wentylacyjne i otwory technologiczne usytuowane są dla każdej kondygnacji w różnych miejscach. W konsekwencji wysokości podparcia stropów zmieniają się w zakresie od 3,50 do 10,50 m. W ofercie deskowań zaproponowano wielkogabarytowe deskowania ścian oraz zestawy stolikowe dla wykonania stropów. Deskowania były montowane tak by niezależnie od geometrii kondygnacji usytuowanie stolików było dla każdego poziomu takie samo, a krzywizna ścian i krawędzi stropów formowana była uniwersalnym deskowaniem do ścian owalnych NOE R 275.

Zmienna geometria deskowań stropowych.

Technolodzy z NOE tak projektowali stoliki stropowe i deskowania ścian, aby budowa mogła być wykonana przez Züblin AG, z Drezna, prawie wyłącznie elementami systemowymi. Dla wykonanie uskoków na stropach wprowadzono do stolików specjalny system podpór dodatkowych . Stropy formowane były z użyciem stolików standardowych i specjalnych. Zastosowano stoliki o łącznej powierzchni ok. 1.480 m2 ; w tym 700 m2 to były stoliki typowe - reszta to konstrukcje specjalne, niezbędne głównie dla formowania belek brzegowych. Stoliki stropowe uzupełnione zostały zestawem 600 m2 deskowania dźwigarowego NOE H20 - niezbędnego dla wykonania podciągów i stropów klatek schodowych oraz dla formowania szczelin pomiędzy stolikami. Stoliki formowano z podparciem do 3,50 m a dla innych wysokości i uskoków w stropach podstawiano pod nie stoliki o wysokości 3,50 m i 7 m. W ten sposób zrealizowane zostało podparcie płyt stropowych do wysokości 3,50 m, 7,00 m i 10,50 m. Stoliki o różnych wysokościach montowane były obok siebie i podpierały wykonywaną konstrukcje zawsze w tym samym usytuowaniu do fundamentu. Kompletny system składa się ze szczegółów: nie chodzi tylko o formowanie deskowań stropowych ale o sposób ich przestawiania. Dla tego zadania zastosowany został nowy system przestawny NOE-ST; korzystający z doświadczeń w przestawianiu wież wspornikowych; coś w rodzaju wózka transportowego, mocowanego do wież ST 200 lub ST 500. Taka technika transportu na kondygnacji nie wymaga stosowania żurawia, i oszczędza koszty. Czas to pieniądz! Przenoszenie z kondygnacji na kondygnację odbywało się przy zastosowaniu konstrukcji tzw. "kaczego ogona".

Dobre projektowanie i przygotowanie sprzętu

Na budowie IKMZ zarówno Firma wykonująca pracę jak i dostawca deskowań wykazali, że sensowne wykorzystanie elementów systemowych połączone z dobrym projektowaniem umożliwia wykonanie nawet najbardziej uwikłanej konstrukcji. Planowanie było do tego stopnia szczegółowe, że przewidywało dokładny dobór układu sklejek montowanych na stropie : 550 m2 płaszczyzn specjalnych dla formowania styków ścian ze stropami; ok. 100 m2 dla styków stropu z podporami stalowymi i ok. 30 m2 krzywoliniowych otworów w stropach i ścianach; do tego 220 mb płaszczyzn bocznych belek krawędziowych formowanych dla 20 różnych promieni krzywizn i 5-ciu różnych wysokości i 310 mb podciągów o 15 różnych promieniach krzywizn, i 210 mb wkładek do podciągów. Uwikłane kształty wizji architektów mogły powstać tylko dzięki zaufaniu, że znajdą się zdolni wykonawcy i producenci deskowań, którzy je zrealizują !

Wykonanie konstrukcji zależne było również od sposobu wzajemnego połączenia pomiędzy stolikami. Budowa stolików na bazie stalowych, wielootworowych belek Combi-20 umożliwia ich łączenie dostępnymi na każdej budowie śrubami łączącymi Dywidag. Połączenia można wprowadzać tam gdzie są one niezbędne bez żadnych dodatkowych, specjalnych konstrukcji montażowych.

Deskowanie ścian.

Standartowa była tylko konstrukcja zaplecza technicznego w podziemiu; ściany wysokości 5,75 m formowane były tarczami NOE 2,65 x 3,31 m i 2,65 x 2,65 m , łącznie zastosowano ponad 520 m2 deskowania Top 2000 podzielonego na 15 taktów betonowania. Wszystkie pozostałe ściany wymagały stosowania deskowań do ścian krzywoliniowych. Szczególnie intensywnie zaokrąglone są ściany w bibliotece: ściany o wysokościach 3,34 i 3,50 m formowane w 7-dmiu różnych krzywiznach. Na parterze wysokości ścian osiągały 3,50 m. Promienie krzywizn ścian były na dla wszystkich kondygnacji takie same. Dla bezpiecznego montażu zbrojenia budynek otoczony był wiankiem pomostów roboczych o długości 3,00 m. Wykonanie ścian owalnych powierzono panelom systemu NOE R275 dostarczonym na budowę w stanie ustawionym dla pierwszej krzywizny ściany bez konieczności ich przygotowania, co umożliwia rozpoczynania prac bez zwłoki. Zmiana promienia krzywizny jest bardzo prosta i szybka niezależnie od koniecznej ilości przestawień. Cynkowane elementy konstrukcji paneli są bardzo trwałe.

Krawędzie stropów - również zaokrąglone -formowane były przy pomocy paneli R275 o wysokości 75 cm podpartych zastrzałami z systemu NOE TOP 2000. Montaż pomiędzy nimi zapewniały zamki NOE TOP dzięki czemu możliwa była praca w tempie "szybki montaż i demontaż".

Dla wykonywania kolejnych działek stropów nie zachodziła konieczność formowania jednocześnie całej krawędzi na kondygnacji. Obyło się bez konieczności budowania krawędzi całego stropu z desek i kantówek. Niewielki zestaw paneli R 275 o długości ok. 70 mb zastąpił 300 m kosztownej konstrukcji drewnianej.

Kierownik Budowy Pan Roman Koreng (Züblin AG):

"Razem uczyliśmy się budując od dołu do góry. W przypadku początkowych zacięć w tempie pracy koledzy z NOE szybko reagowali wprowadzając zmiany ułatwiające pracę z deskowaniem. Sprawdził się cały zaproponowany przez NOE system deskowania. Podsumowując można powiedzieć, że udział elementów montowanych wstępnie poza placem budowy mógłby być jeszcze większy." Dobrze oceniona została współpraca z Oddziałem NOE w Cottbus.

"Współpraca z NL NOE Cottbus była bez zarzutów. Każdy pojawiający się dyskomfort w naszej pracy był przez Szefa Oddziału - Pana Eberharda Rennera - natychmiast i bez zbędnej biurokracji likwidowany. "
